Tum thang máy là gì? Vai trò và Cấu tạo
Tum thang máy là hạng mục kỹ thuật bắt buộc đối với các dòng thang máy có phòng máy, giữ vai trò trung tâm trong việc lắp đặt và vận hành toàn bộ hệ thống thang máy. Vậy vai trò và cấu tạo của tum thang máy là gì? Cùng Thuận Phát tìm hiểu trong bài viết dưới đây nhé!
Tum thang máy là gì?

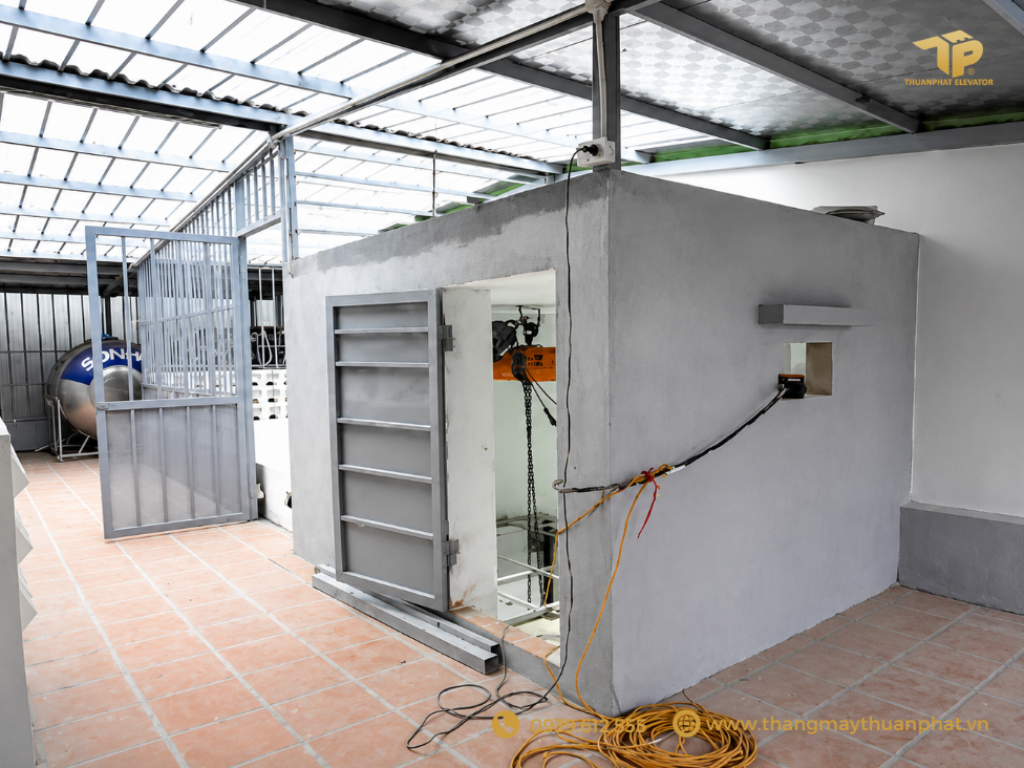

Tum thang máy là bộ phận kết cấu nằm ở vị trí cao nhất của giếng thang, được xây dựng nhô lên so với trần của tầng trên cùng trong công trình. Đây là không gian kỹ thuật, thường áp dụng cho thang máy có phòng máy, dùng để bố trí và bảo vệ các thiết bị quan trọng. Đối với các dòng thang máy gia đình có phòng máy, tum thang máy chính là giải pháp tối ưu để đảm bảo hệ thống vận hành bền bỉ
Vai trò của tum thang máy
Tum thang máy là khu vực kỹ thuật dùng để bố trí và bảo vệ các thiết bị chính của thang máy như động cơ, puly, tủ điện, tủ điều khiển,… Việc đặt các thiết bị này trong tum thang giúp hạn chế ảnh hưởng từ môi trường bên ngoài và đáp ứng yêu cầu kỹ thuật của hệ thống thang máy.
Ngoài ra, tum thang máy còn cung cấp không gian cần thiết cho công tác lắp đặt, kiểm tra, bảo trì và sửa chữa cho các kỹ thuật viên.

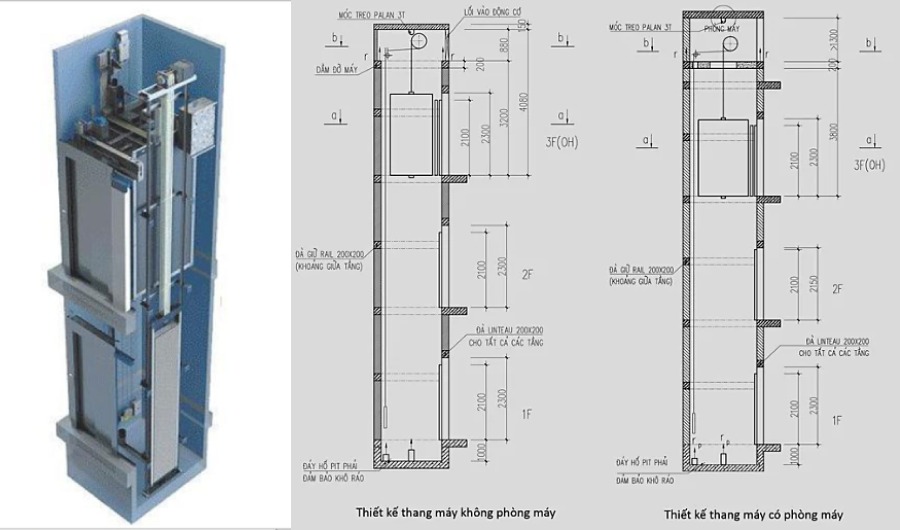

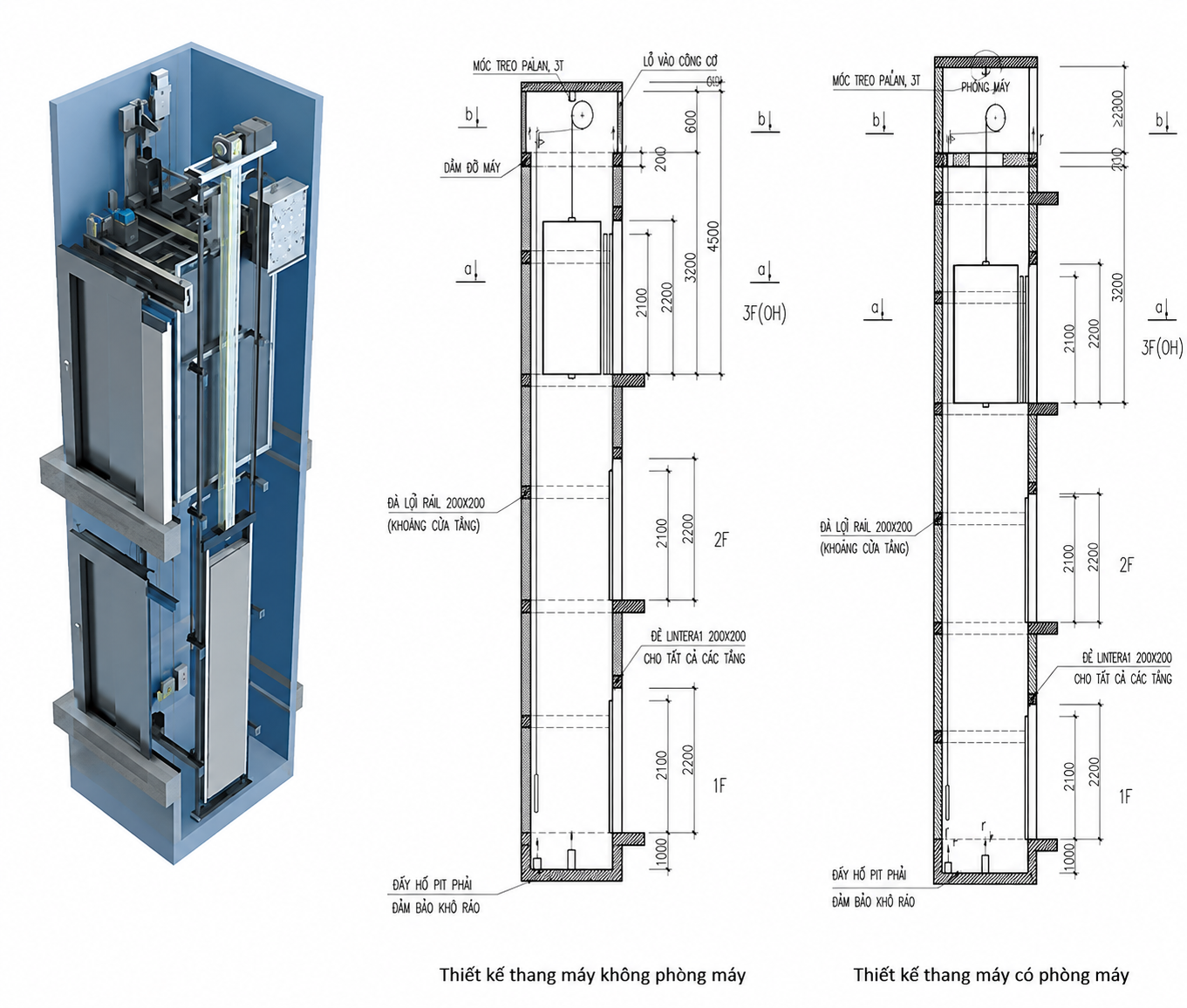

Cấu tạo của tum thang máy
Cấu tạo của tum thang máy không quá phức tạp. Về cơ bản, tum thang máy bao gồm các bộ phận chính sau:
Kết cấu tum thang
Kết cấu tum gồm tường và mái tum, thường được thi công bằng bê tông cốt thép có khả năng chịu lực tốt, đáp ứng tải trọng của động cơ và các thiết bị đặt phía trên. Bên cạnh đó, khu vực này cần được xử lý chống thấm, chống nóng hiệu quả nhằm bảo vệ thiết bị bên trong, hạn chế ảnh hưởng của thời tiết và nâng cao tuổi thọ hệ thống thang máy.
Cửa tum thang máy
Cửa tum là lối ra vào khu vực phòng máy, có chức năng kiểm soát người ra vào tum thang. Cửa phải được trang bị khóa an toàn, chỉ cho phép kỹ thuật viên ra vào nhằm đảm bảo an toàn lao động và tránh các rủi ro trong quá trình vận hành thang máy.
Hệ thống chiếu sáng và thông gió
Tum thang máy cần được bố trí hệ thống chiếu sáng đầy đủ để phục vụ việc kiểm tra, bảo trì và sửa chữa thiết bị. Đồng thời, hệ thống thông gió là yếu tố bắt buộc, giúp tản nhiệt cho động cơ, hạn chế tình trạng quá nhiệt, giảm ẩm và đảm bảo môi trường làm việc an toàn cho kỹ thuật viên.
Các thiết bị điều khiển thang máy
Đây là khu vực chứa các thiết bị kỹ thuật quan trọng như máy kéo, động cơ, puly, tủ điện, tủ điều khiển và các hệ thống liên quan. Các thiết bị này phải được lắp đặt đúng vị trí, đúng khoảng cách kỹ thuật theo tiêu chuẩn, nhằm đảm bảo thang máy vận hành ổn định, êm ái và an toàn trong suốt quá trình sử dụng.
Chiều cao đề xuất cho tum thang máy
Chiều cao đề xuất cho tum thang máy từ 1m1 – 1m5. Khoảng cách chiều cao này cho phép:
- Lắp đặt đầy đủ động cơ, máy kéo, các thiết bị truyền động trong phòng máy mà không bị hạn chế về không gian.
- Đảm bảo an toàn vận hành cho thang máy.
- Tạo điều kiện thuận lợi cho kỹ thuật viên thao tác kiểm tra, bảo trì, sửa chữa thiết bị một cách an toàn và đúng quy trình.

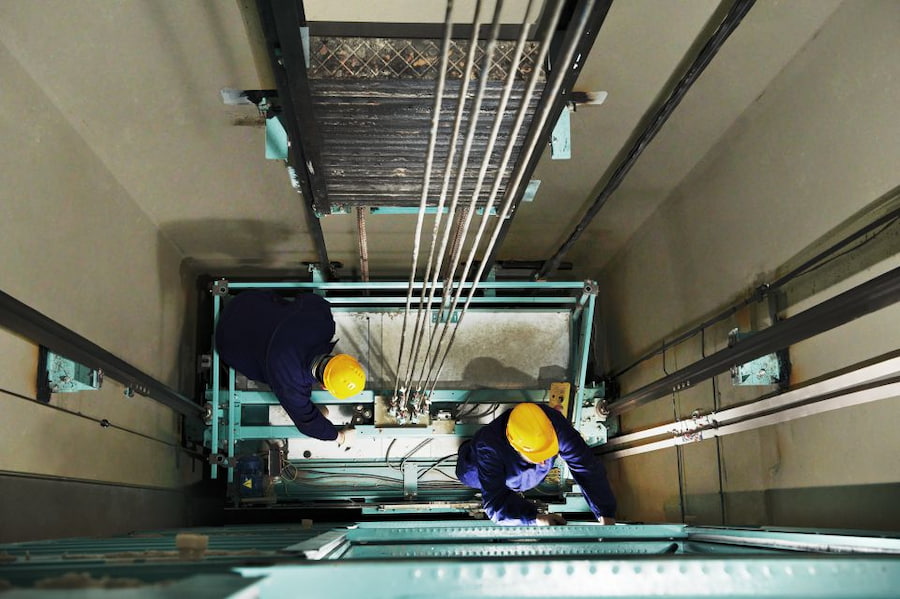

Lưu ý khi thi công tum thang máy
Tum thang máy là hạng mục kỹ thuật quan trọng, ảnh hưởng trực tiếp đến độ an toàn và khả năng vận hành ổn định của thang máy. Vì vậy, trong quá trình thi công, cần đặc biệt tuân thủ 5 lưu ý quan trọng dưới đây:
Chiều cao tum thang máy
Chiều cao tum thang phải được thi công đúng theo thiết kế kỹ thuật từ 1,1 m – 1,5 m. Kích thước này nhằm đảm bảo khoảng không gian chứa các thiết bị như động cơ, máy kéo,… phía trên cabin đồng thời tạo điều kiện thuận lợi cho công tác lắp đặt và bảo trì thiết bị.
Yêu cầu về móc treo thang máy (móc chữ U)
Móc treo thang máy là thiết bị an toàn không thể thiếu, được gia công bằng thép chữ U và gắn cố định vào trần tum thang. Bộ phận này dùng để treo pa lăng, phục vụ việc nâng, hạ động cơ trong quá trình lắp đặt cũng như bảo trì sau này.
Khi thi công móc treo, cần đáp ứng các yêu cầu kỹ thuật sau:
- Chiều rộng móc chữ U: tối thiểu 80 mm
- Khoảng cách từ móc treo đến bề mặt bê tông trần: khoảng 150 mm
- Chiều dài thanh thép làm móc treo: từ 1.000 mm trở lên
Việc lắp đặt móc treo đúng chuẩn giúp đảm bảo an toàn tuyệt đối khi thao tác với các thiết bị nặng như động cơ thang máy.
Yêu cầu về dầm thép chịu lực (dầm chữ I)
Dầm thép trong tum thang là dầm chữ I, được thiết kế gối trực tiếp lên hệ dầm bê tông của công trình. Đây là bộ phận chịu tải trọng lớn từ động cơ và hệ truyền động. Dưới đây là thông số kỹ thuật phổ biến:
- Chiều cao dầm: 25 – 30 cm
- Chiều rộng dầm: 10 – 15 cm
Dầm thép phải được thi công chính xác, đảm bảo khả năng chịu lực, hạn chế rung lắc và tăng độ bền cho toàn bộ hệ thống thang máy.
Không gian tum thang máy
Không gian tum thang cần được thiết kế rộng hơn diện tích giếng thang, nhằm tạo khoảng trống kỹ thuật cần thiết cho việc bố trí thiết bị, đi lại và thao tác của kỹ thuật viên. Không gian thông thoáng cũng góp phần nâng cao mức độ an toàn trong quá trình kiểm tra, sửa chữa thang máy.
Hệ thống thông gió và chống thấm
Tum thang máy phải được trang bị giải pháp thông để tản nhiệt cho động cơ, tránh hiện tượng quá nhiệt làm giảm tuổi thọ thiết bị. Đồng thời, khu vực này cần được xử lý chống thấm kỹ lưỡng, đặc biệt là sàn và mái tum, nhằm ngăn nước mưa thấm xuống phòng máy, gây hư hỏng thiết bị và mất an toàn khi vận hành.
Kết luận
Việc thiết kế tum thang máy đúng tiêu chuẩn, thi công chính xác và bố trí hợp lý sẽ giúp thang máy hoạt động êm ái, dễ bảo trì và hạn chế tối đa sự cố trong quá trình sử dụng. Hy vọng những thông tin trong bài viết đã giúp bạn hiểu rõ vai trò và cấu tạo của tum thang máy, từ đó đưa ra lựa chọn phù hợp khi lắp đặt thang máy cho công trình của mình.
