Cách Lắp Đặt Thang Máy Gia Đình Chuẩn Kỹ Thuật
Cách lắp đặt thang máy gia đình của một số đơn vị lắp đặt có thể khác nhau tuy nhiên vẫn phải tuân thủ những tiêu chuẩn lắp đặt thang máy gia đình tại Việt Nam. Trong bài viết này, Thuận Phát sẽ nêu ra cách lắp đặt thang máy gia đình chi tiết và những tiêu chuẩn lắp đặt thang máy gia đình tại Việt Nam. Cùng đón đọc nhé!
Cách lắp đặt thang máy gia đình chi tiết
Dưới đây sẽ là cách lắp đặt thang máy gia đình chi tiết (thang máy kính) của chúng tôi, mời bạn tham khảo:
Bước 1: Vận chuyển vật tư vào công trình
Bước đầu tiên đó là phải vận chuyển vật tư bao gồm: rail cabin, rail đối trọng, máy kéo, khung, tủ điện,… vào công trình. Sau đó, các kỹ sư sẽ sử dụng hệ thống tời chuyên dụng để thả những thiết bị như rail đối trọng,.. vào đúng vị trí bên trong hố thang.
Bước 2: Thả chì và định vị chì
Sau khi tất cả đã được sắp xếp đúng vị trí thì tiến hành thả chì và định vị chì. Kỹ thuật viên phải kiểm tra chính xác kích thước, thông số kỹ thuật cũng như vị trí đặt rail cabin, đối trọng,..
Bước 3: Lắp khung bao che
Sau đó, đội ngũ kỹ thuật sẽ tiến hành lắp khung bao che. Khung bao che thường được lắp ôm sát vào khung bao đã cố định từ bước trước, đảm bảo độ vuông góc, độ phẳng và sự liền mạch giữa cửa và tường xung quanh. Trong quá trình lắp đặt, kỹ thuật viên cần kiểm tra kỹ các điểm tiếp xúc, tránh khe hở gây mất an toàn.

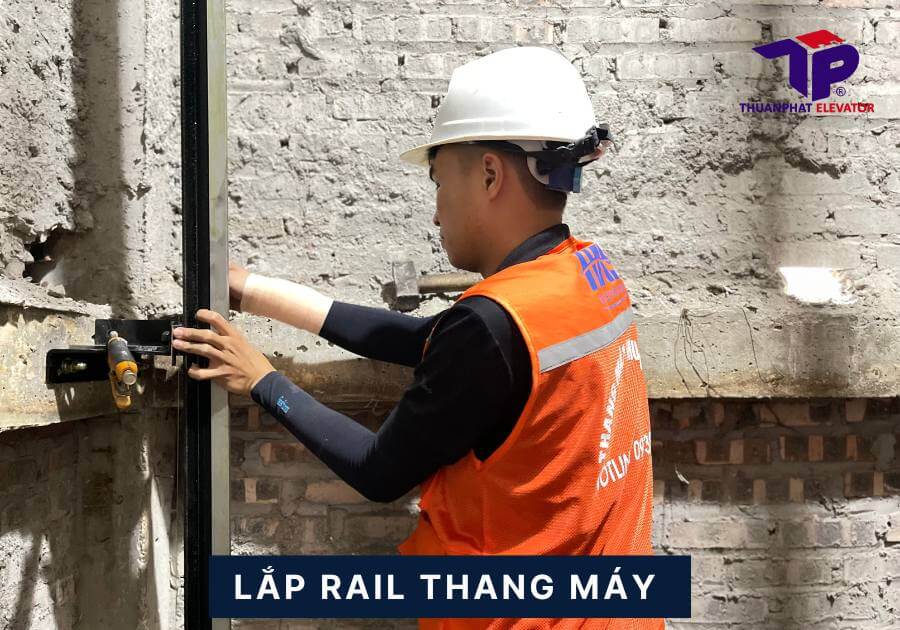

Bước 4: Lắp rail thang máy
Ở bước này, Bắt đầu tiến hành đưa rail vào hố thang để lắp căn chỉnh theo dây chì đảm bảo đúng kích thước theo bản vẽ. Sau đó tiến hành lắp bát rail cố định. Những điểm bắt rail là những điểm có rầm bê tông sử dụng ốc vít, bulong và máy hàn để cố định rail. Song song việc cố định thì phải cân rail căn chỉnh rail thẳng đứng theo dây chì và đúng với kích thước theo bản vẽ. Tiếp theo là nối các thanh rail với nhau, cần vệ sinh các điểm nối tiến hành nối rail siết chặt ốc và căn chỉnh thẳng theo dây dọi và kích thước bản vẽ.
Bước 5: Lắp khung bo đối trọng
Tiếp theo, kỹ thuật viên sẽ lắp khung bo đối trọng. Thông thường, khung bo sẽ được lắp song song theo hố PIT, gắn cố định vào vách hố thang bằng bulong nở hoặc bản mã thép chắc chắn.

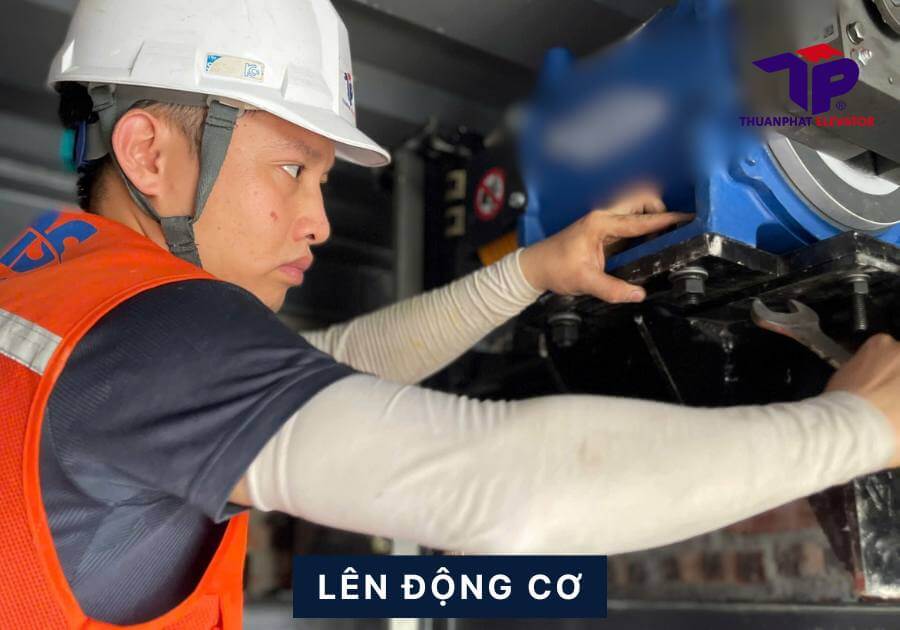

Bước 6: Lên động cơ
Để đảm bảo an toàn, các kỹ sư sử dụng hệ thống cẩu hoặc tời chuyên dụng để đưa động cơ lên phòng máy (hoặc vị trí dành cho động cơ trong trường hợp thang máy không có phòng máy). Sau đó, động cơ sẽ được cố định chắc chắn vào vị trí sàn thao tác đã thiết kế sẵn, đảm bảo đúng theo tiêu chuẩn kỹ thuật.
Bước 7: Thả cáp
Sau khi động cơ đã được lắp đặt, cáp tải và cáp cân bằng sẽ được lắp đặt, luồn qua các rãnh dẫn trên ray và kết nối với động cơ, cabin và đối trọng, đảm bảo cáp được căng đều, không bị xoắn, gấp nếp và hoạt động trơn tru.

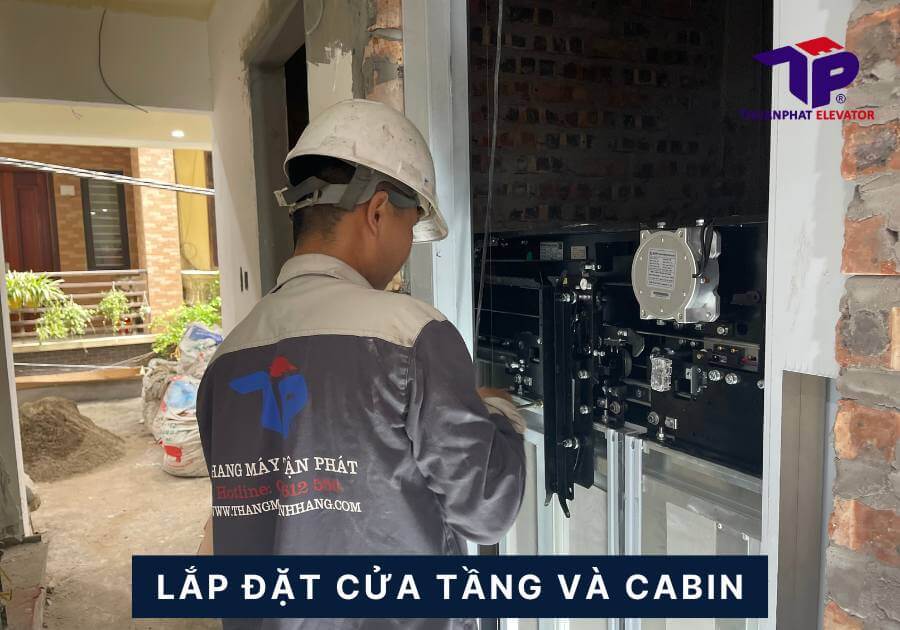

Bước 8: Lắp đặt cửa tầng và cabin
Trong quá trình lắp cửa tầng thang máy, bước đầu tiên là lắp sill cửa (doorsill) – bộ phận nằm ở chân cửa tầng, đóng vai trò kết nối giữa cửa và sàn nhà. Kỹ thuật viên sẽ tiến hành lấy cốt nền, cốt cửa, cốt hoàn thiện từ bản vẽ hoặc phối hợp với chủ nhà, quản lý công trình để xác định chính xác độ cao cần thiết. Sau khi sill cửa được lắp cố định, đội thi công sẽ tiếp tục lắp khung bao cửa tầng, căn chỉnh hai bên sao cho khung vuông góc tuyệt đối. Cuối cùng, tiến hành khoan nở và hàn cố định khung bao vào tường để đảm bảo kết cấu vững chắc, không rung lắc trong quá trình vận hành.

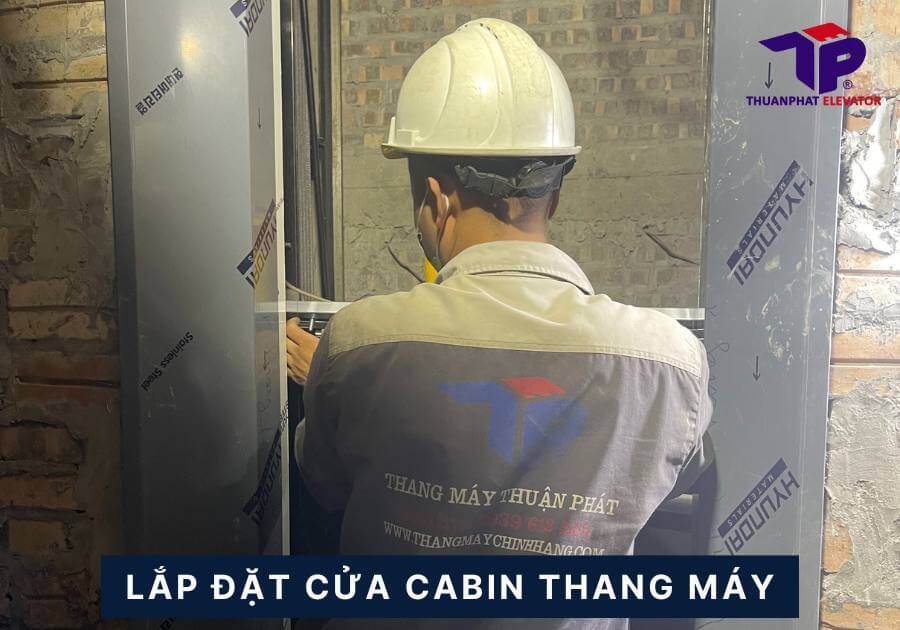

Bước 9: Lắp đặt cửa cabin thang máy
Quá trình lắp đặt cửa cabin thang máy bắt đầu bằng việc đo đường chéo để kiểm tra độ vuông góc của khung đứng. Sau khi xác định chính xác, kỹ thuật viên sẽ lắp khung đứng, bắt shoes dẫn hướng cabin và tiến hành cân bằng toàn bộ khối lắp đặt. Khi cân bằng đạt yêu cầu, sàn cabin được lắp và siết chặt theo đúng thông số kỹ thuật. Tiếp theo là ghép vách theo thứ tự: vách sau, hai bên hông, cánh gà và mặt cửa. Cuối cùng, đội ngũ sẽ lắp trần, bắt ốc cố định và định vị nắp cabin sao cho trục trên – dưới thẳng hàng.
Bước 10: Vệ sinh hố thang
Tiếp theo, kỹ thuật viên tiến hành vệ sinh toàn bộ phần hố thang tiến hành lắp vách và nóc cabin, bộ truyền cửa cabin, và cửa cabin. Đưa thang lên để kiểm tra các thông số kỹ thuật theo đúng yêu cầu.
Bước 11: Kiểm định và bàn giao thang máy
Trước khi đưa thang máy vào vận hành, cần kiểm tra toàn bộ thang máy để đảm bảo thang máy hoạt động an toàn và hiệu quả. Các chuyên gia sẽ kiểm tra tổng thể hệ thống thang máy kính, bao gồm kiểm tra cơ khí, điện khí, hệ thống điều khiển và hệ thống an toàn. Sau khi kiểm tra đạt yêu cầu, thang máy sẽ được bàn giao cho chủ đầu tư và hướng dẫn sử dụng.

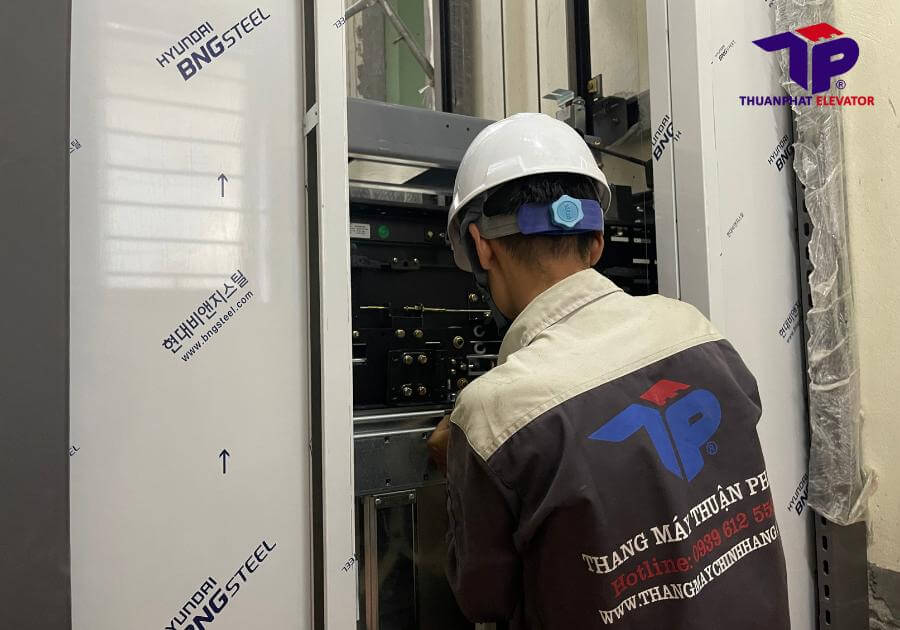

Tiêu chuẩn lắp đặt thang máy gia đình
Khi lựa chọn và lắp đặt thang máy cho công trình, việc tìm hiểu các tiêu chuẩn về thang máy là điều cực kỳ quan trọng, nhưng lại thường bị nhiều người bỏ qua. Những tiêu chuẩn này không chỉ giúp đảm bảo hiệu suất vận hành ổn định mà còn liên quan trực tiếp đến độ an toàn, độ bền và tính pháp lý của thiết bị. Tiêu chuẩn lắp đặt thang máy gia đình tại Việt Nam cần lưu ý những điểm sau:
Tiêu chuẩn thang máy về an toàn trong cấu tạo và lắp đặt
Theo TCVN 6396-28:2013, quy định này tập trung vào hệ thống báo động từ xa. Nhằm đảm bảo khách hàng mắc kẹt trong thang máy có thể liên hệ người cứu hộ ở xa, và an toàn trở ra.
Thang máy điện – Yêu cầu về an toàn và lắp đặt
TCVN 6395:2008 là tiêu chuẩn quốc gia quy định các yêu cầu an toàn đối với thang máy điện có cabin, được lắp đặt cố định và phục vụ cho các tầng dừng cố định trong tòa nhà. Tiêu chuẩn này áp dụng cho loại thang máy có cabin được treo bằng cáp hoặc xích, di chuyển theo ray dẫn hướng thẳng đứng hoặc nghiêng với góc không vượt quá 15 độ so với phương thẳng đứng. Cabin được thiết kế để chở người, hoặc chở hàng có người đi kèm, đảm bảo đáp ứng đầy đủ các điều kiện an toàn trong quá trình vận hành và lắp đặt.
Thang máy – Cơ cấu an toàn cơ khí
Theo TCVN 5866: 1995, Một số nội dung quan trọng khi lắp đặt thang máy gia đình được nhắc đến như sau:
Bộ khống chế vận tốc cabin (hoặc đối trọng)
- Phải hoạt động chính xác để khống chế tốc độ của cabin khi vượt quá định mức 15%.
- Cần có công tắc điện an toàn.
- Phải được bố trí thuận tiện để bảo trì, kiểm tra và gắn nhãn đầy đủ thông tin như: cơ sở sản xuất, kiểu loại, vận tốc định mức…
Cơ cấu hãm bảo hiểm của cabin (đối trọng)
- Chỉ kích hoạt khi cabin rơi xuống quá nhanh và đảm bảo không tác động sai lệch do lỗi kỹ thuật.
- Các loại hãm như: Phanh gập, phanh con lăn hay phanh êm đều phải đáp ứng giới hạn về gia tốc hãm tối đa (từ 10 – 30 m/s²).
- Cơ cấu phải dễ bảo dưỡng và gắn công tắc an toàn, đồng thời có ghi rõ tải trọng và vận tốc tính toán.
Giảm chấn, cữ chặn cabin (đối trọng)
- Cabin và đối trọng phải có thiết bị giảm chấn phù hợp theo từng tốc độ vận hành (như lò xo, thủy lực…).
- Đảm bảo không vượt quá giới hạn gia tốc hãm, đặc biệt trong trường hợp sử dụng cho thang máy bệnh viện.
- Thiết bị giảm chấn thủy lực cần có hệ thống kiểm soát chất lỏng, tự hồi về vị trí ban đầu và ghi đầy đủ thông tin kỹ thuật.
Khóa tự động cửa tầng
- Ngăn cabin chuyển động khi cửa chưa được khóa an toàn, đồng thời chỉ mở được khi cabin đã dừng đúng tầng.
- Kết cấu khóa phải chắc chắn, chống bung lỏng và tích hợp công tắc điện an toàn.
- Được thiết kế để chỉ nhân viên kỹ thuật mới có thể mở từ bên ngoài tầng.

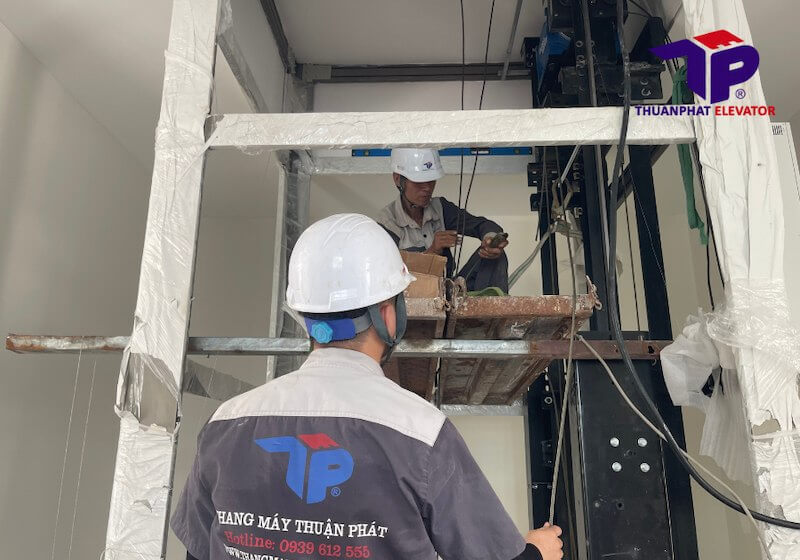

Lưu ý khi lắp đặt thang máy gia đình
Trong quá trình thi công lắp đặt thang máy gia đình, các bạn cần chú ý những điều sau:
- Tuyệt đối không được đưa vào hố thang bất kỳ thiết bị hay hệ thống nào không liên quan như đường ống nước, dây điện sinh hoạt… nhằm đảm bảo sự an toàn và ổn định lâu dài cho hệ thống vận hành.
- Không gian hố thang và buồng thang cần được giữ luôn khô ráo, sạch sẽ, tránh tình trạng ẩm ướt hay tích tụ bụi bẩn gây ảnh hưởng đến linh kiện máy móc.
- Hố pit thang máy phải tuyệt đối không để nước xâm nhập, tránh nguy cơ chập cháy và hỏng hóc thiết bị.
- Khe hở giữa cửa tầng và cửa cabin không được vượt quá 25mm đối với loại thang điều khiển từ trong cabin hoặc cabin không có cửa.
- Vị trí đi dây cáp cũng cần tuân thủ quy chuẩn, đảm bảo khoảng cách tối thiểu giữa dây cáp và mép lỗ sàn máy là 25mm để tránh ma sát gây mài mòn.
- Tiến hành lắp đặt cửa vào phòng máy trước khi triển khai lắp các thiết bị bên trong, đảm bảo đúng trình tự kỹ thuật và an toàn trong quá trình thi công.
Đơn vị lắp đặt thang máy gia đình uy tín
Với hơn 10 năm kinh nghiệm trong lĩnh vực thang máy gia đình, Thuận Phát tự tin là một trong những đơn vị lắp đặt thang máy gia đình uy tín tại Hà Nội. Qua hơn 10 năm, chúng tôi đã triển khai hàng nghìn công trình, dự án thang máy lớn nhỏ trên toàn quốc. Đồng thời khẳng định năng lực và trở thành đại lý chính thức với nhiều hãng sản xuất thang máy hàng đầu thế giới như: HAS Assansor, CMA Lifts, FRANZ,…
Chúng tôi đã thực hiện hơn 1000 dự án thang máy gia đình lớn nhỏ trên khắp cả nước Việt Nam. Vì vậy, bạn hoàn toàn có thể yên tâm vào chất lượng dịch vụ của chúng tôi. Bạn có ý định lắp đặt thang máy gia đình? Đừng ngần ngại liên hệ qua hotline: 0939.612.555 để được tư vấn chi tiết.
Lời kết
Cách lắp đặt thang máy gia đình đòi hỏi không chỉ kiến thức kỹ thuật mà còn cần đến sự chỉn chu trong từng bước thi công. Một đội ngũ chuyên nghiệp, giàu kinh nghiệm sẽ đảm bảo quá trình lắp đặt diễn ra đúng chuẩn, an toàn và phù hợp với kết cấu công trình. Khâu lắp đặt chính là nền tảng vững chắc cho một hệ thống thang máy vận hành êm ái, bền bỉ và đảm bảo an toàn cho cả gia đình trong suốt quá trình sử dụng.
