Cấu Tạo Thang Máy Gia Đình Bao Gồm Những Bộ Phận Nào?
Cấu tạo thang máy gia đình không phải ai cũng nắm rõ. Thực tế, để tạo nên một hệ thống thang máy hoàn chỉnh, cần có sự kết hợp của nhiều bộ phận khác nhau. Mỗi bộ phận sẽ đảm nhận một chức năng riêng. Vậy những bộ phận đó là gì và có chức năng như thế nào? Trong bài viết này, Thuận Phát sẽ mang đến cho bạn câu trả lời chi tiết và dễ hiểu nhất. Cùng đón đọc nhé!

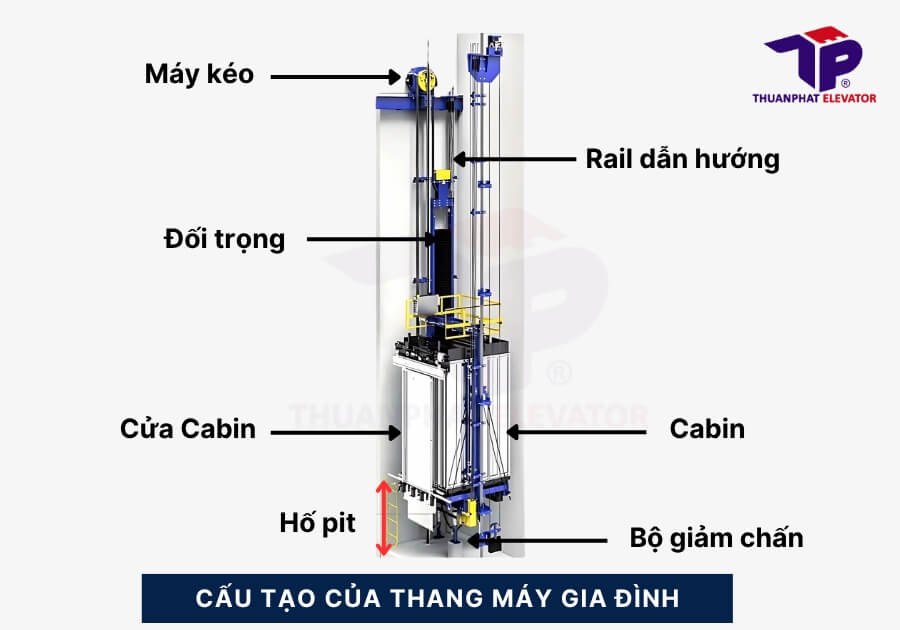

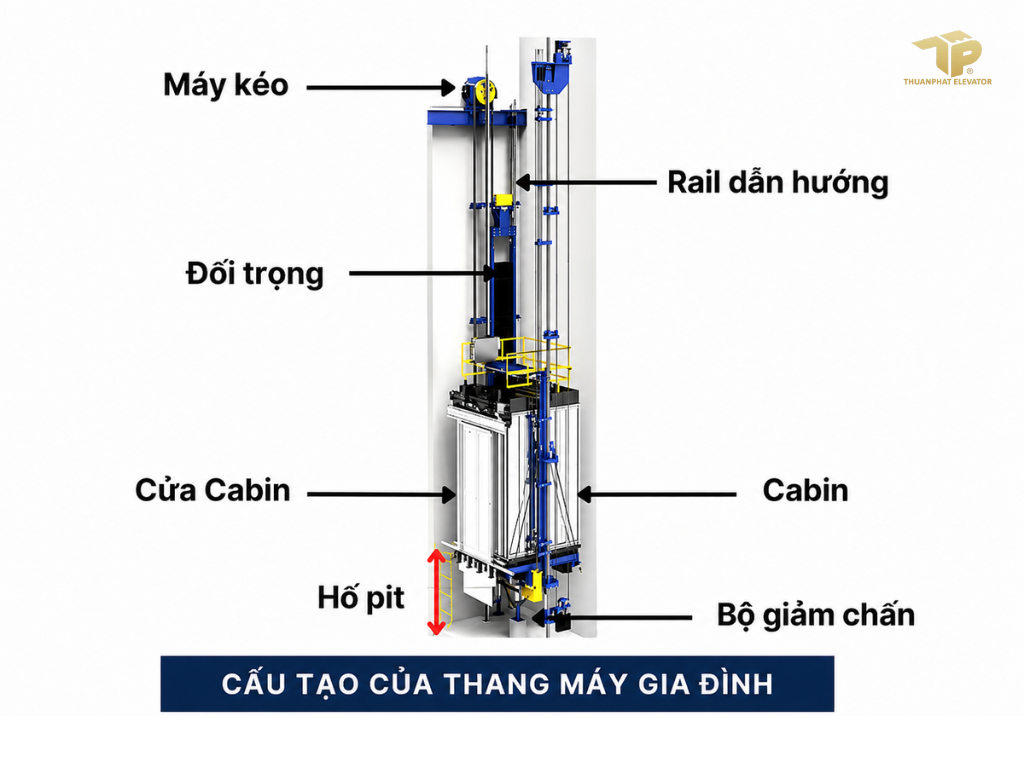

Cấu tạo thang máy gia đình
Thang máy gia đình gồm 2 bộ phận chính là hệ thống cơ khí và hệ thống điện. Hệ thống cơ khí chịu trách nhiệm về kết cấu và chuyển động, trong khi đó hệ thống điện điều khiển và đảm bảo mọi hoạt động của thang máy diễn ra an toàn, trơn tru. Cùng tìm hiểu chi tiết dưới đây!
Hệ thống cơ khí
Bộ phận cơ khí đóng vai trò trụ cột trong cấu tạo thang máy gia đình.
Bộ phận | Chức năng |
Rail dẫn hướng đối trọng & cabin | Ray dẫn hướng là phần quan trọng trong kết cấu thang máy. Ray dẫn hướng có nhiệm vụ giúp cabin và đối trọng di chuyển theo đúng trục thẳng đứng đã được thiết kế |
Đối trọng | Có chức năng cân bằng trọng lượng của cabin và tải trọng trong cabin |
Cabin | Là khoang chứa người di chuyển giữa các tầng |
Máy kéo thang máy | Máy kéo là bộ phận tạo ra lực tác động giúp thang máy chuyển động lên xuống. |
Hệ thống phanh cơ khí | Khi thang rơi tự do, hệ thống phanh cơ khí sẽ được kích hoạt để giữ cho thang đứng yên |
Dây cáp tải thang máy | Chịu toàn bộ trọng lượng ở trong cabin và có vai trò truyền lực từ động cơ đến cabin và đối trọng. Từ đó giúp cabin di chuyển lên xuống |
Bộ giảm chấn thang máy | Có chức năng là khi thang rơi tự do, bộ giảm chấn sẽ chịu lực tải để đảm bảo an toàn cho người sử dụng. |
Phòng máy thang máy | Chứa các thiết bị quan trọng như động cơ thang máy, bệ máy thang máy |
Cửa thang máy (cửa cabin, cửa tầng) | Đảm bảo an toàn cho người đứng bên trong cabin |
Hệ thống điện
Nếu bộ phận cơ khí là trụ cột thì bộ phận điện chính là linh hồn trong cấu tạo thang máy gia đình chính.
Bộ phận | Chức năng |
Cáp tín hiệu | Truyền tín hiệu từ tủ điện đến các bộ phận như nút bấm thang máy,… |
Tủ điều khiển | Điều khiển mọi hoạt động của thang máy (ví dụ: chiếu sáng, di chuyển,…) |
Hệ thống chiếu sáng trong cabin (đèn) | Cung cấp ánh sáng trong cabin |
Hệ thống giảm tốc | Khi gần xuống/lên tầng thì hệ thống giảm tốc sẽ kích hoạt để. Trong trường hợp thang rơi tự do, hệ thống giảm tốc sẽ kết hợp với hệ thống phanh cơ khí giúp thang đứng yên. |
Bộ lưu điện (UPS) | Lưu trữ dòng điện bổ sung, khi thang máy gặp sự cố, bộ lưu điện sẽ cấp điện và đưa thang về tầng gần nhất, tránh việc người dùng bị kẹt lại trong cabin. |
Hệ thống bo mạch | Phần lớn nằm trong tủ điều khiển, điều khiển mọi hoạt động của thang máy. Nhận tín hiệu từ các thiết bị, xử lý thông tin và đưa ra lệnh điều khiển các bộ phận khác như bảng gọi, cửa, đèn, hệ thống an toàn. |
Nguyên lý hoạt động của thang máy gia đình

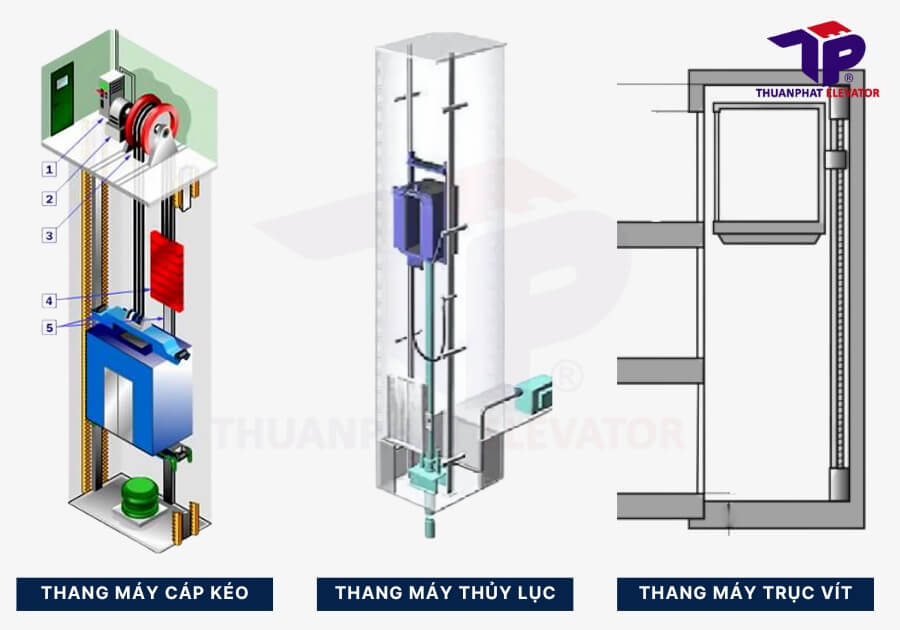

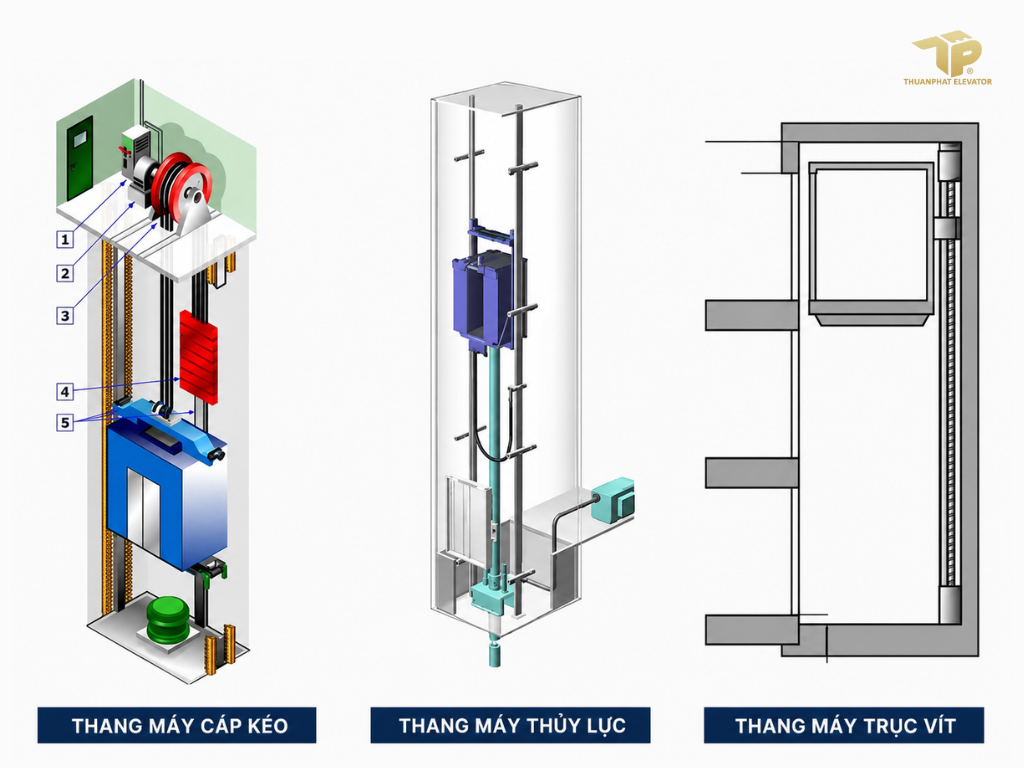

Nguyên lý hoạt động của thang máy gia đình sẽ khác nhau theo công nghệ lựa chọn. Thang máy gia đình sử dụng 3 công nghệ chính: cáp kéo đối trọng, thủy lực, trục vít. Dưới đây là nguyên lý hoạt động của 3 loại thang máy gia đình này
Thang máy cáp kéo | Thang máy thủy lực | Thang máy trục vít | |
Nguyên lý hoạt động | Dựa trên nguyên lý kéo – đối trọng. Hệ thống này bao gồm cabin thang máy, một khối đối trọng, và hệ thống cáp thép nối chúng qua một ròng rọc (puly) gắn với động cơ. Khi động cơ quay, cáp sẽ di chuyển, kéo cabin lên hoặc xuống, đồng thời đối trọng di chuyển theo hướng ngược lại để cân bằng lực. | Dựa trên việc sử dụng áp suất của dầu để nâng và hạ cabin. Khi động cơ bơm dầu hoạt động, dầu được đẩy vào xi lanh, tạo áp suất và làm piston di chuyển lên, kéo theo cabin lên cao. Khi muốn hạ xuống, hệ thống van sẽ điều khiển dòng dầu chảy ngược về bể chứa, giúp cabin hạ xuống nhờ trọng lực. | Dựa trên nguyên lý ăn khớp giữa trục vít – bánh răng. Khi động cơ điện quay, nó sẽ làm quay trục vít thông qua dây curoa và hệ thống bánh răng. Chuyển động quay này sau đó được chuyển thành chuyển động tịnh tiến, giúp cabin thang máy di chuyển lên xuống. |
Ưu điểm |
| Kích thước nhỏ |
|
Nhược điểm | Hố pit sâu từ 30cm |
|
|
Lời kết
Cấu tạo thang máy gia đình là một hệ thống phức tạp, bao gồm nhiều thành phần kỹ thuật khác nhau, từ cơ khí, điện đến các hệ thống điều khiển. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo sự an toàn và mang lại trải nghiệm tốt cho người sử dụng. Việc hiểu rõ cấu tạo thang máy gia đình giúp chúng ta có cái nhìn toàn diện về sản phẩm, từ đó lựa chọn loại thang máy gia đình một cách hợp lý.
