Đối trọng thang máy là gì? Nguyên lý hoạt động

Đối trọng thang máy là bộ phận cân bằng trong hệ thống thang máy cáp kéo, có dạng khối trọng lượng lớn, thường được chế tạo từ bê tông, gang hoặc thép. Trọng lượng của đối trọng được tính toán theo tiêu chuẩn kỹ thuật, xấp xỉ bằng tổng trọng lượng cabin cộng với khoảng 40–50% tải trọng định mức, nhằm đảm bảo thang máy vận hành ổn định, giảm tải cho động cơ và tối ưu hiệu suất di chuyển.

Lợi ích của đối trọng thang máy

Đối trọng thang máy đóng một vai trò quan trọng trong hệ thống điều khiển thang máy gia đình. Dưới đây là 3 lợi ích chính của đối trọng thang máy:

Cân bằng hệ thống

Vai trò chính của đối trọng là giúp cân bằng hệ thống, giảm lực cần thiết để di chuyển cabin, tiết kiệm năng lượng và giảm hao mòn cho động cơ. Khi cabin thang máy di chuyển lên, đối trọng sẽ di chuyển xuống và ngược lại, tạo ra sự cân bằng đối xứng trong quá trình vận hành. Đối trọng được gắn vào hệ thống cáp và ròng rọc, đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống thang máy.

Đảm bảo an toàn

Trong trường hợp xảy ra sự cố như đứt cáp, đối trọng thang máy sẽ giúp làm chậm tốc độ rơi của cabin, giảm thiểu nguy cơ tai nạn nghiêm trọng.

Ổn định khi di chuyển

Nhờ có đối trọng, thang máy có thể di chuyển nhanh hơn và mượt mà hơn, đồng thời giảm thiểu rung lắc trong quá trình vận hành. Điều này không chỉ mang lại trải nghiệm thoải mái hơn cho người sử dụng mà còn giúp kéo dài tuổi thọ của các bộ phận trong hệ thống thang máy.

Cấu tạo của đối trọng thang máy

Cấu tạo của đối trọng thang máy gồm 5 bộ phận chính, mỗi bộ phận đảm nhiệm một chức năng riêng nhằm đảm bảo khả năng cân bằng và vận hành ổn định của thang máy cáp kéo:

Cục bo đối trọng

Là các vật liệu nặng, cứng như bê tông, gang đúc hoặc thép. được xếp chồng lên nhau để tạo ra tổng trọng lượng theo đúng tính toán kỹ thuật. Số lượng và khối lượng cục bo được điều chỉnh linh hoạt, phù hợp với tải trọng và kích thước cabin.

Khung đối trọng

Là bộ khung kim loại dùng để cố định và liên kết các cục bo đối trọng thành một khối thống nhất. Khung đối trọng đảm bảo đối trọng luôn giữ đúng vị trí, không xô lệch trong suốt quá trình di chuyển lên xuống.

Rail dẫn hướng

Là hệ thống ray thép giúp dẫn hướng cho đối trọng di chuyển theo phương thẳng đứng. Rail đối trọng thường được lắp song song với rail cabin, đảm bảo chuyển động ổn định, chính xác và an toàn.

Shoe đối trọng

Là bộ phận trượt hoặc lăn gắn ở hai đầu khung đối trọng, tiếp xúc trực tiếp với rail dẫn hướng. Shoe giúp giảm ma sát, hạn chế rung lắc và đảm bảo đối trọng di chuyển êm ái trong giếng thang.

Hệ thống cáp tời và puly

Bao gồm cáp thép và puly dẫn hướng, có nhiệm vụ kết nối cabin với đối trọng thông qua động cơ kéo. Hệ thống này đảm bảo lực kéo được phân bổ đều, giúp cabin và đối trọng chuyển động ngược chiều một cách nhịp nhàng và hiệu quả.

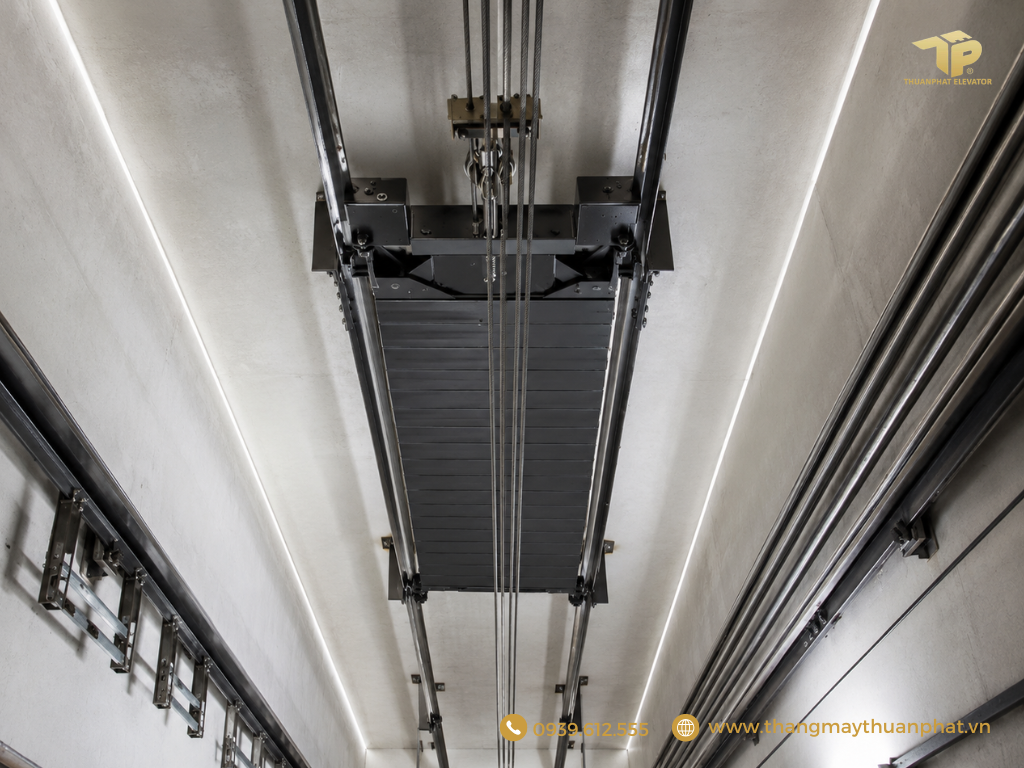

Nguyên lý hoạt động của đối trọng thang máy

Về nguyên lý hoạt động, cabin thang máy được treo bằng hệ thống cáp thép, kết nối với động cơ kéo thông qua puly. Đối trọng cũng được gắn vào cùng hệ cáp này và luôn di chuyển theo chiều ngược lại với cabin. Khi cabin đi lên, đối trọng sẽ đi xuống và ngược lại. Nhờ sự cân bằng khối lượng giữa cabin và đối trọng, động cơ chỉ cần tạo ra lực kéo chênh lệch, từ đó giúp thang máy vận hành êm ái, tiết kiệm năng lượng và giảm tải cho các bộ phận cơ khí.

Vật liệu làm đối trọng thang máy

Vật liệu làm đối trọng thang máy được lựa chọn dựa trên yêu cầu về khối lượng, độ bền và khả năng vận hành ổn định của hệ thống thang máy cáp kéo. Thông thường, đối trọng được cấu thành từ các vật liệu sau:

Bê tông

Là vật liệu phổ biến nhất nhờ chi phí hợp lý, dễ gia công và có khối lượng riêng phù hợp. Các khối bê tông được đúc sẵn theo tiêu chuẩn kỹ thuật, đảm bảo độ bền và ổn định lâu dài trong quá trình sử dụng.

Gang

Gang có khối lượng riêng lớn hơn bê tông, giúp giảm kích thước đối trọng trong những giếng thang có diện tích hạn chế. Vật liệu này có độ bền cao, ít biến dạng và thường được sử dụng cho thang máy tải trọng lớn.

Thép

Thép được dùng trong các hệ đối trọng yêu cầu độ chính xác cao hoặc thiết kế đặc biệt. Ưu điểm của thép là khả năng chịu lực tốt, độ bền cao và dễ dàng điều chỉnh khối lượng bằng cách thay đổi số lượng tấm thép.

Vật liệu composite chuyên dụng

Trong một số thang máy cao cấp, đối trọng có thể sử dụng vật liệu composite hoặc hợp kim đặc biệt nhằm tối ưu trọng lượng, giảm rung ồn và tăng hiệu quả vận hành.

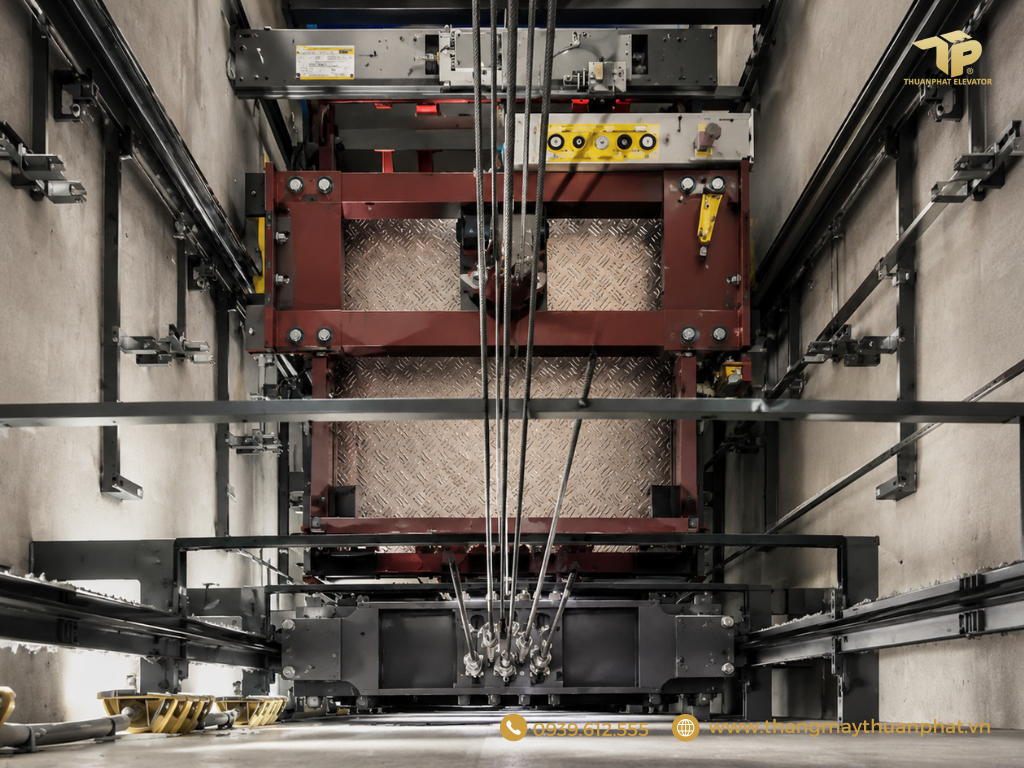

Khối lượng đối trọng thang máy

Dựa trên quá trình nghiên cứu và thực nghiệm, các nhà sản xuất thang máy đã xây dựng công thức tính khối lượng đối trọng nhằm đảm bảo sự cân bằng tối ưu cho hệ thống cáp kéo. Theo tiêu chuẩn kỹ thuật, khối lượng đối trọng được xác định theo công thức:

Khối lượng đối trọng = Khối lượng cabin rỗng + 40-50% tải trọng định mức của cabin

Nguyên tắc này giúp hệ thống đạt trạng thái cân bằng tương đối trong hầu hết các điều kiện vận hành thực tế. Nếu đối trọng được thiết kế quá nặng hoặc quá nhẹ so với giá trị tiêu chuẩn, thang máy có thể gặp các vấn đề như tăng tải cho động cơ, tiêu hao điện năng lớn hơn, vận hành kém ổn định và tiềm ẩn nguy cơ mất an toàn trong quá trình sử dụng.

Lưu ý khi lắp đặt đối trọng thang máy

Khi lắp đặt đối trọng thang máy, dưới đây là 5 điều bạn nhất định phải lưu ý:

Vị trí lắp đặt đối trọng thang máy

Hiện nay, đối trọng thang máy thường được bố trí tại hai vị trí phổ biến là phía sau cabin hoặc phía hông cabin. Mỗi phương án đều có ưu và nhược điểm riêng, phụ thuộc vào diện tích hố thang, thiết kế kiến trúc và mục đích sử dụng. Do đó, bạn cần tìm đơn vị lắp đặt thang máy uy tín để khảo sát kỹ thực tế công trình và tư vấn phương án phù hợp nhất.

Xác định trọng lượng của đối trọng

Trọng lượng đối trọng phải được tính toán dựa trên tải trọng cabin, số lượng người sử dụng và tiêu chuẩn kỹ thuật của từng dòng thang máy. Đối trọng quá nhẹ hoặc quá nặng đều có thể khiến thang vận hành không ổn định, tiêu hao nhiều điện năng và nhanh xuống cấp. Việc tính toán đúng ngay từ đầu sẽ giúp thang máy hoạt động trơn tru, giảm tải cho động cơ và kéo dài tuổi thọ thiết bị.

Lắp đặt rail dẫn hướng đúng kỹ thuật

Rail dẫn hướng cho đối trọng cần được lắp đặt thẳng, chắc chắn và đúng tiêu chuẩn kỹ thuật. Nếu rail bị lệch, rung lắc hoặc cố định không chắc chắn, đối trọng có thể va chạm trong quá trình di chuyển, gây tiếng ồn, mài mòn linh kiện và tiềm ẩn nguy cơ mất an toàn.

Kiểm tra kỹ hệ thống cáp tời và ròng rọc

Hệ thống cáp tời và ròng rọc đóng vai trò kết nối và truyền lực giữa cabin và đối trọng. Trước khi đưa thang máy vào vận hành, cần kiểm tra kỹ độ căng, độ mòn và khả năng chịu lực của cáp, đồng thời đảm bảo ròng rọc hoạt động trơn tru, không bị kẹt hay lệch tâm. Đây là bước quan trọng giúp hạn chế sự cố trong quá trình sử dụng lâu dài.

Bảo trì định kỳ

Ngay cả khi được lắp đặt đúng kỹ thuật, đối trọng thang máy vẫn cần được kiểm tra và bảo trì định kỳ theo khuyến nghị của nhà sản xuất. Việc bảo dưỡng thường xuyên giúp phát hiện sớm các dấu hiệu hao mòn, sai lệch, từ đó kịp thời khắc phục, đảm bảo thang máy luôn vận hành an toàn, êm ái và ổn định theo thời gian. Hãy chọn một đơn vị bảo trì thang máy uy tín như Thuận Phát.

Kết luận

Vậy là toàn bộ thông tin về đối trọng thang máy đã được Thuận Phát cung cấp đầy đủ ở trên. Hy vọng nội dung này sẽ giúp bạn hiểu rõ hơn vai trò của đối trọng trong việc vận hành thang máy an toàn, ổn định, từ đó đưa ra lựa chọn phù hợp cho công trình của mình.
