Cửa tầng thang máy là gì? Cấu tạo & nguyên lý

Chúng ta luôn thấy việc đứng ngoài thang máy có một cảm giác rất an tâm, không bị xảy chân hay gặp bất kỳ sự cố nào, khi cabin đi lên và không còn ở vị trí tầng chúng ta đang đứng chờ thang. Đó là vì, ở mỗi tầng đã được chắn bởi một lớp cửa tầng thang máy. Trong bài viết này, Thuận Phát sẽ giúp quý khách tìm hiểu các thông tin liên quan đến cửa tầng của thang máy gia đình. Hãy xem hết bài viết hữu ích này nhé!

1. Cửa tầng thang máy là gì?

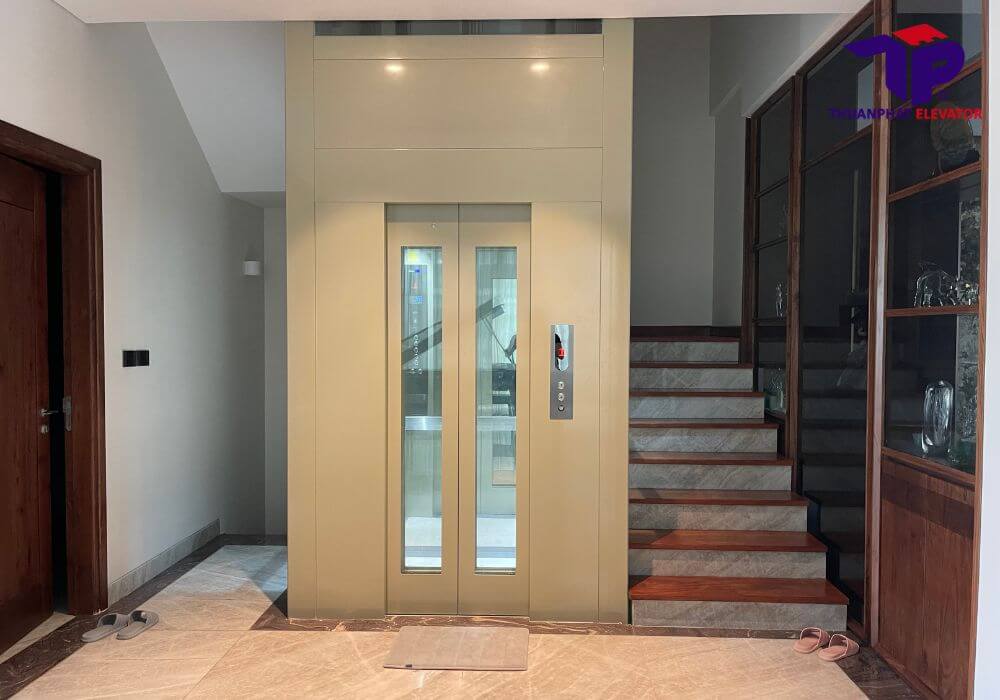

Cửa tầng thang máy là lớp cửa được lắp đặt phía bên ngoài của mỗi tầng, để ngăn lại và đảm bảo an toàn cho người sử dụng. Bởi khi cabin thang máy đang di chuyển đến các tầng khác mà không có phần cửa tầng này ngăn lại thì người dùng sẽ dễ bị rủi ro sẩy chân rơi xuống hố thang khi cabin chưa dừng ở tầng đó. Ngoài việc để bảo vệ người dùng, thì cửa tầng thang máy còn tạo nét đẹp thẩm mỹ cho các công trình thang máy.

Xem thêm: Sự khác nhau giữa cửa cabin thang máy và cửa tầng thang máy

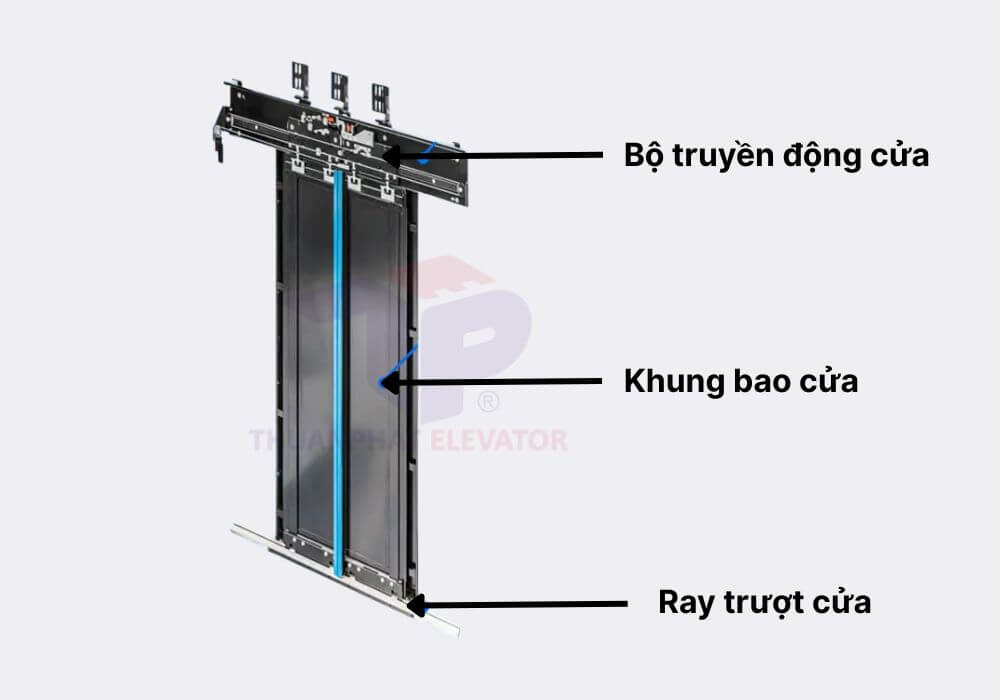

2. Cấu tạo của cửa tầng thang máy

Cấu tạo phần cửa tầng thang máy gồm 7 bộ phận chính và đi kèm một số chi tiết khác, cụ thể như sau:

• Khung bao cửa (lớp bao phủ bên ngoài cửa): Là phần cố định cấu trúc cửa tầng, đồng thời kết nối với tường và vách của thang máy.
• Cánh cửa thang: Đây có thể coi là phần chính của cửa tầng thang máy, bộ phận này có thể di chuyển đóng, mở cửa thang. Cánh cửa có thể là một cánh hoặc nhiều cánh xếp lại với nhau, dựa vào thiết kế của từng loại cửa.
• Ray dẫn hướng thang máy: Sẽ giúp cửa tầng di chuyển ổn định, đúng quỹ đạo và mượt mà khi đóng, mở.
• Guốc cửa tầng: Để cánh cửa di chuyển đúng theo đường ray và không rung lắc thì bộ phận guốc cửa đóng vai trò rất quan trọng. Nhờ có bộ phận guốc cửa này mà cửa tầng hoạt động thuận lợi hơn.
• Bộ truyền động thang: Hỗ trợ việc điều khiển mở hoặc đóng cửa tầng thang máy được nhanh gọn và chính xác tuyệt đối. Bộ truyền động thường có ở thang máy có cửa tầng đóng mở tự động.
• Khóa cửa tầng thang máy: Cửa tầng nhất định phải có bộ phận khóa này, bởi phải có khóa an toàn thì mới giúp bộ phận cửa tầng được đóng lại khi cabin rời đi và mở ra khi cabin quay trở lại đón khách.
• Hệ thống cảm biến nhận diện: Mỗi cửa tầng thang máy đều có gắn cảm biến (photocell), giúp phát hiện vật hoặc người đang chắn ở cửa để ngăn không cho cửa đóng lại, gây mất an toàn.
• Các chi tiết khác của cửa tầng: Đối với loại cửa tầng mở bằng tay thì có thêm bản lề, ngoài ra thì cửa tầng thang máy sẽ có thêm tay nắm cửa, một vài chi tiết trang trí để phù hợp với không gian lắp đặt.

3. Nguyên lý hoạt động của cửa tầng thang máy

Cửa tầng thang máy vận hành được là nhờ sự phối hợp trơn tru giữa hệ thống điều khiển trung tâm (PLC), động cơ cửa, kết nối đồng thời của cửa cabin và cửa tầng của thang. Khi cabin di chuyển theo lệnh đến tầng dừng, quá trình đóng và mở cửa sẽ được thực hiện tự động và an toàn, cụ thể:

• Xác định vị trí cabin: Các cảm biến sẽ định vị chính xác vị trí của cabin, chỉ khi cabin có ở đúng tầng thì cửa mới mở.
• Kích hoạt động cơ cửa: Hệ thống điều khiển truyền tín hiệu kích hoạt phần động cơ cửa hoạt động.
• Mở cửa đồng bộ: Cửa tầng thang máy và cửa cabin thiết kế đồng bộ với nhau, khi cabin dừng ở tầng được chọn, cửa cabin và cửa tầng sẽ đồng thời mở ra.
• Cảm biến: Bộ phận cảm biến sẽ phát hiện vật cản và ngăn cửa đóng lại, tránh xảy ra nguy hiểm cho người dùng.
• Đóng cửa tự động: Thường cửa sẽ đợi từ 3 đến 5 giây để quét xem có vật cản hay không. Nếu không quét thấy dấu hiệu gì ngăn cản, cửa sẽ tự động đóng lại.
• Khóa cửa an toàn: Hay còn gọi là khóa cửa tầng. Trước khi cabin rời tầng thì cửa tầng đã được khóa lại để đảm bảo an toàn cho người dùng không bị rơi ngã vào hố thang khi cabin không có ở tầng đó.

4. Kích thước cửa tầng thang máy tiêu chuẩn

Kích thước cửa tầng thang máy tiêu chuẩn được xét dựa theo loại thang máy và mục đích sử dụng thang, cụ thể:

• Chiều rộng: Dao động từ 700mm – 80mm, nhưng phổ biến là 700mm.
• Chiều cao: 2100mm, đây là kích thước chiều cao tiêu chuẩn của các loại thang máy.

Ngoài ra, dựa vào tải trọng chúng ta có thể thấy được sự khác biệt về tiêu chuẩn kích thước cửa tầng như sau:

5. Kết luận

Thuận Phát đã cùng quý khách tìm hiểu rõ ràng về khái niệm cửa tầng thang máy, về cấu tạo, nguyên lý hoạt động. Đồng thời cũng giúp quý khách cập nhật các thông tin về kích thước tiêu chuẩn của cửa tầng dựa vào tải trọng của các loại thang. Mong rằng, bài viết bổ ích này sẽ giúp quý vị có đầy đủ kiến thức khi lựa chọn các sản phẩm thang máy cho gia đình cũng như doanh nghiệp của mình! Nếu cần hỗ trợ thêm thông tin, hãy liên hệ với Thuận Phát ngay hôm nay!
