Ray dẫn hướng thang máy là gì? Cấu tạo và nguyên lý
Trong cấu tạo thang máy, ray dẫn hướng thang máy là một bộ phận không thể thiếu, đóng vai trò quan trọng trong việc đảm bảo chuyển động ổn định và an toàn cho cabin cũng như đối trọng. Dù không phải là chi tiết máy nằm ở một vị trí dễ quan sát, nhưng chính hệ thống ray dẫn hướng này đã giúp thang máy di chuyển dễ dàng. Trong bài viết này, Thuận Phát sẽ giúp quý khách tìm hiểu cặn kẽ về ray dẫn hướng và những điều cần biết. Cùng theo dõi bài viết ngay sau đây.

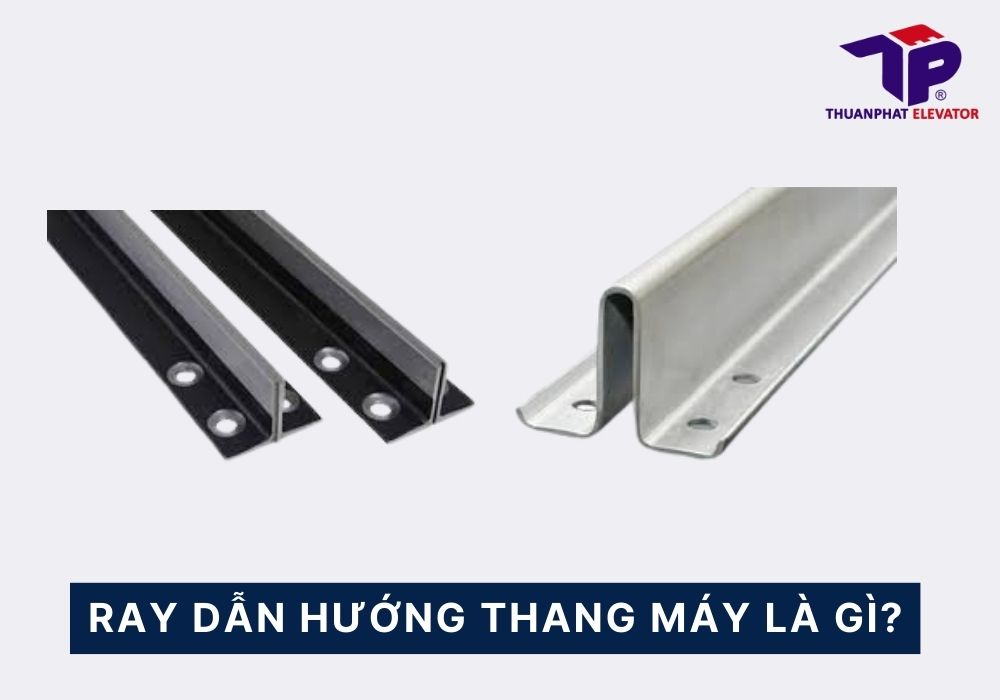

1. Ray dẫn hướng thang máy là gì?
Ray dẫn hướng thang máy là một trong những kết cấu thang máy quan trọng trong cấu tạo thang máy gia đình, giúp điều hướng chuyển động cho cabin và đối trọng theo đúng trục hành trình đã được thiết lập sẵn. Nhờ vào ray dẫn hướng, cabin thang máy được giữ ổn định, hạn chế tối đa hiện tượng rung lắc hoặc va chạm vào hố thang khi vận hành ở tốc độ cao, giúp thang máy vận hành an toàn.
Ray dẫn hướng thang máy cần được lắp đặt đúng kỹ thuật, sử dụng chất liệu đạt chuẩn để đáp ứng yêu cầu chịu lực và độ chính xác cao. Trên thị trường hiện nay, có nhiều loại ray dẫn hướng thang máy đang được sử dụng phổ biến. VớiVỡi mỗi loại ray sẽ phù hợp với từng dòng thang và tải trọng thang khác nhau.
2. Cấu tạo và nguyên lý hoạt động của ray dẫn hướng thang máy
Ray dẫn hướng tháng máy có cấu tạo ra sao và có nguyên lý hoạt động như thế nào? Cùng tìm hiểu với chúng tôi ngay bây giờ nhé!
2.1. Cấu tạo của ray dẫn hướng trong thang máy
Ray dẫn hướng lắp đặt trong thang máy thường được sản xuất với hai loại chính là ray đúc và ray tôn cuốn. Mỗi loại sẽ có những đặc điểm cấu tạo riêng biệt. Mỗi thanh ray dẫn hướng thang máy thường có chiều dài tiêu chuẩn khoảng 5m, phù hợp để lắp đặt trong nhiều loại công trình nhà ở, từ các tòa nhà thấp tầng đến cao tầng.
- Ray đúc được chế tạo bằng cách nung chảy thép rồi rót vào khuôn có sẵn, tạo hình ban đầu cho thanh ray. Sau đó, sản phẩm sẽ trải qua quá trình gia công bằng các thiết bị chuyên dụng như máy phay, máy mài hoặc máy tiện nhằm đảm bảo độ chính xác và bền tại các mối nối cũng như các điểm tiếp xúc quan trọng.
- Ray tôn cuốn được sản xuất từ những tấm thép cán mỏng, rồi đưa qua hệ thống máy để tạo hình theo tiêu chuẩn kỹ thuật được định sẵn ban đầu. Loại ray dẫn hướng này thường được sử dụng trong các dòng thang máy có kích thước nhỏ hoặc có tải trọng thấp, vì sản xuất nhanh và tối ưu chi phí.
2.2. Nguyên lý hoạt động của ray dẫn hướng thang máy
Vị trí lắp đặt của ray dẫn hướng thang máy là dọc theo hố thang, vậy nên khi động cơ kéo của thang hoạt động, dây cáp hoặc cáp kéo sẽ truyền lực làm cho cabin di chuyển lên hoặc xuống, lúc này bộ phận ray dẫn hướng thang máy sẽ giữ cho cabin đi đúng hướng, đảm bảo an toàn cho khách hàng khi sử dụng thang. Nhờ có ray dẫn hướng mà cabin cũng di chuyển êm hơn và an toàn hơn khi xảy ra sự cố rơi thang. Bởi ray dẫn hướng sẽ góp phần hãm độ rơi tự do của thang.
3. Các loại ray dẫn hướng thang máy phổ biến trên thị trường
Trên thị trường có nhiều loại ray dẫn hướng thang máy, quý khách có thể tham khảo các loại ray phổ biến có độ đạt chuẩn cao sau đây:
- Ray dẫn hướng thang máy T50/5K: Là loại ray dẫn hướng có cấu tạo hình chữ T, được đúc từ thép, kích thước nhỏ gọn, thường dùng cho các dòng thang máy tải thực phẩm. Tải trọng rơi vào khoảng từ 50kg đến 200kg.
- Ray dẫn hướng thang máy T78/8K: Ray T78 là sản phẩm thép đúc chữ T chuyên dùng cho thang máy mini hoặc các dòng thang tải trọng vừa phải từ 300kg đến 600kg. Sử dụng trong các công trình nhà ở có số tầng thấp và thang máy gia đình, tất cả là nhờ vào độ bền cao và khả năng chịu tải tốt của thiết bị.
- Ray dẫn hướng thang máy T89/13K: Thiết kế bằng thép đúc có dạng hình chữ T. Có thể chịu được lực lớn, hoạt động tốt và có sự ổn định trong thời gian dài. Dùng cho thang máy tải hàng có tải trọng từ 600kg đến 1000kg.
- Ray dẫn hướng thang máy tôn uốn TH5A: Khác với các dòng ray đúc, ray tôn uốn TH5A được tạo thành từ thép cán mỏng và uốn hình bằng máy móc chuyên dụng. Sử dụng cho thang máy tải thực phẩm đơn giản, thang mini hoặc làm ray dẫn hướng cho đối trọng nhẹ, với tải khoảng 3.5kg/m và chiều dài tiêu chuẩn 5m.
4. Cách lựa chọn ray dẫn hướng phù hợp
Thông thường, các đơn giản nhất để lựa chọn được loại ray dẫn hướng phù hợp với nhu cầu sử dụng, thì cần để ý đến phần tải trọng của thang máy. Thêm vào đó xác định loại thang máy đang dùng cũng là điểm quan trọng để xác định được ray dẫn hướng sẽ dùng là loại nào.
Ví dụ: Nếu bạn thi công lắp đặt thang tải thực phẩm, tải trọng thấp thì sẽ ưu tiên dùng loại ray dẫn hướng tôn uốn. Còn nếu là thang máy gia đình có tải trọng từ 300kg đến 600kg thì có thể lựa chọn loại ray đúc chữ T.
5. Kết luận
Vậy là Thuận Phát đã giúp quý khách tìm hiểu kỹ càng về ray dẫn hướng thang máy và tất cả những điểm cần biết: cấu tạo, nguyên lý hoạt động, loại ray dẫn hướng phổ biến, cách lựa chọn ray dẫn hướng phù hợp. Nếu còn băn khoăn bất kỳ điều gì, hãy liên hệ với Thuận Phát qua hotline: 0939.612.555 để được hỗ trợ.
