Hố thang máy là gì? Kích thước hố thang máy bao nhiêu?

Hố thang máy là bộ phận không thể thiếu của thang máy, đóng vai trò như bộ khung xương vô cùng vững chắc để thang máy có thể vận hành an toàn và ổn định. Đặc biệt, các nhà đầu tư rất quan tâm đến kích thước hố thang máy. Nếu bạn cũng đang tìm hiểu về kích thước của các loại thang máy phân theo tải trọng 300kg, 320kg, 450kg, 500kg, 630kg, 750kg thì hãy xem hết bài đăng này của Thuận Phát nhé!

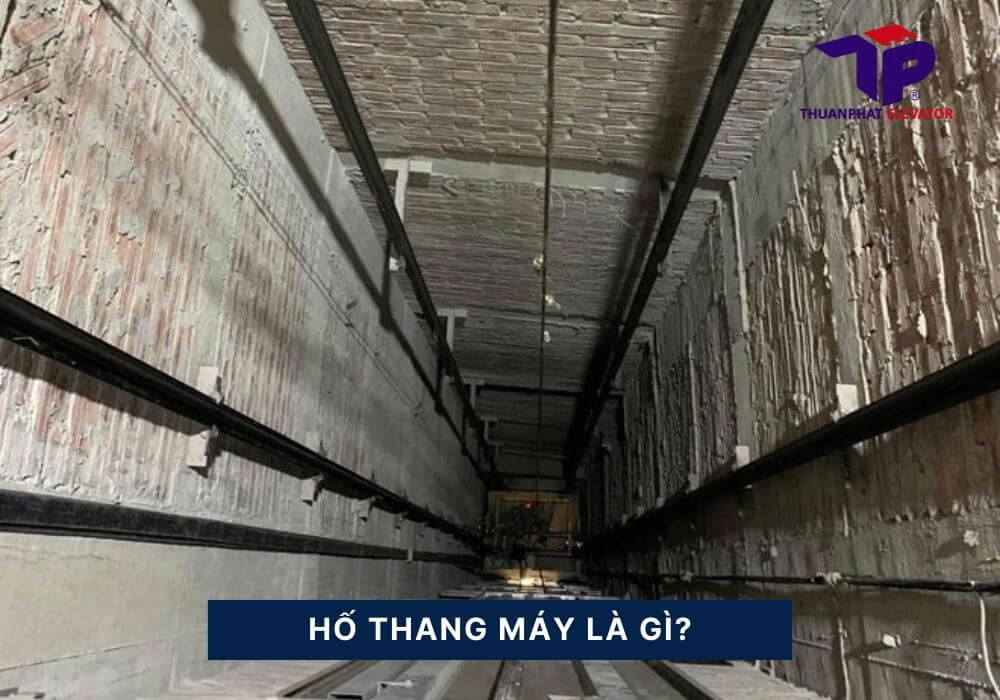

1. Hố thang máy là gì?

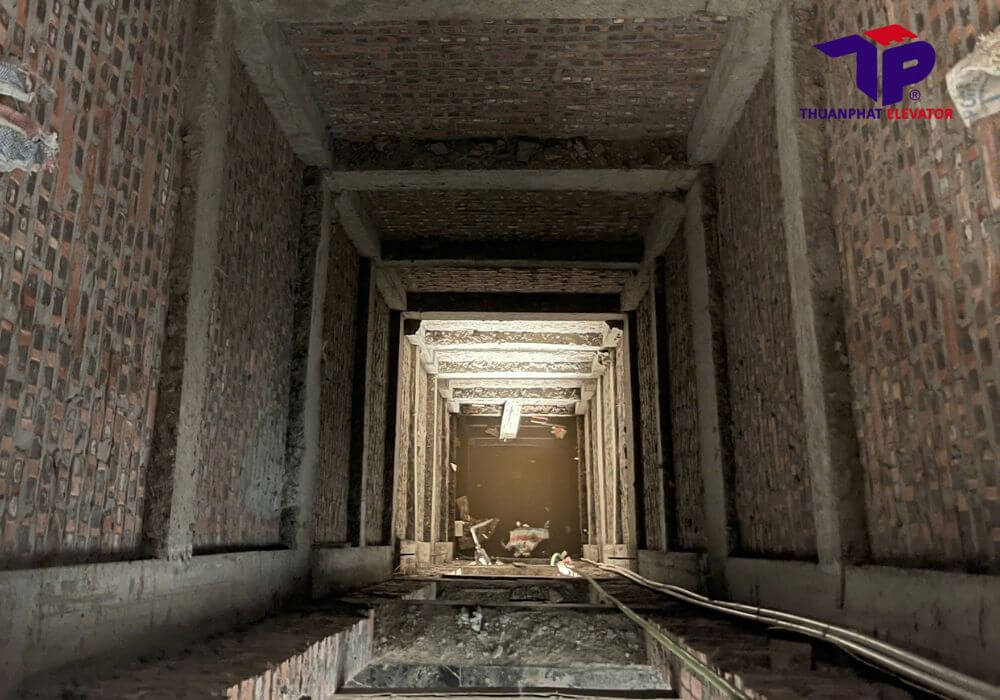

Hố thang máy (bao gồm hố pít và giếng thang) là phần không gian được thiết kế dưới cùng của mặt sàn tầng dừng thấp nhất. Hố thang ở vị trí âm so với mặt đất tự nhiên. Hố thang máy là phần sâu nhất của thang, hay còn gọi là phần đáy của giếng thang.

Theo các tiêu chuẩn kỹ thuật được quy định về thang máy (TCVN 6396-28:2013), hố thang máy được cho là một bộ phận quan trọng với nhiều chức năng:

• Là nơi chứa đựng các thiết bị an toàn của thang máy như giảm chấn (buffer) cho cabin và đối trọng.
• Luân phiên là chỗ đặt đáy cabin và đối trọng khi thang máy di chuyển lên xuống.
• Hố thang giúp giới hạn hành trình cho thang máy, góp phần không để thang máy đi quá giới hạn.
• Đây là không gian cho các nhân viên kỹ thuật thực hiện thao tác ở đáy giếng thang.

Việc thiết kế và thi công hố thang máy không được thực hiện bừa bãi mà phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật của nhà nước, để đảm bảo độ bền bỉ, vững chắc, khả năng chịu lực của đáy hố và khả năng chống thấm tuyệt đối, đặc biệt là với các công trình có mạch nước ngầm.

Kích thước hố thang máy là yếu tố then chốt trong các công trình thang máy, được xác định dựa trên nhiều yếu tố như tải trọng thang máy, loại thang máy và tốc độ di chuyển. Tuy nhiên vẫn phải tuân thủ nghiêm ngặt theo các tiêu chuẩn về kích thước được quy định ở TCVN 7628-1:2007, TCVN 6395:2008. Khi xác định được kích thước hố thang chuẩn sẽ đảm bảo an toàn cho người sử dụng.

2. Thời điểm vàng để xây hố thang máy

Bạn đang chuẩn bị xây nhà mới? Đây chính là giai đoạn lý tưởng nhất để nghĩ đến thang máy, thậm chí ngay cả khi bạn chưa có nhu cầu sử dụng ngay. Vì sao ư? Vì chỉ cần “thêm một ô trống trên bản vẽ hôm nay, bạn sẽ bớt được rất nhiều nỗi lo trong tương lai!”

Lợi ích vượt trội của việc chừa sẵn hố thang máy trên bản vẽ:

• Lắp đặt dễ dàng trong tương lai: Khi có nhu cầu lắp thang, bạn không cần đập phá tường, cắt dầm, khoan sàn — tất cả đều ảnh hưởng đến kết cấu và độ an toàn của ngôi nhà.
• Tiết kiệm thời gian và chi phí: Không tốn thêm chi phí sửa chữa, gia cố, thi công lại. Mọi thứ đã sẵn sàng – chỉ cần đưa thang máy vào lắp.
• Giữ nguyên tính thẩm mỹ và công năng: Việc bố trí một ô trống trên bản vẽ được tính toán kỹ lưỡng từ đầu, giúp không gian tổng thể vẫn hài hòa, đẹp mắt và tiện dụng.

3. Kích thước hố thang máy 300kg

Thang máy 300kg là loại thang máy có tải trọng định mức là 300kg. Đây là lựa chọn phổ biến cho các công trình thang máy gia đình. Loại thang máy này có thể tải được 3 đến 4 người lớn cho một lần di chuyển.

Kích thước hố thang máy (rộng x sâu) 300kg được xác định như sau:

4. Kích thước hố thang máy 320kg

Đây là loại thang có phần tải trọng định mức được quy định là 320kg, chứa được cùng lúc 3 đến 4 người. Không có cách biệt với thang 320 là mấy nên cũng được ứng dụng nhiều trong thang máy gia đình.

Thang máy 320kg có kích thước hố thang máy (rộng x sâu) phổ biến như sau:

Xem thêm: Kích thước hố thang máy 350kg

5. Kích thước hố thang máy 450kg

Thang máy 450kg là một trong những loại thang máy có tải trọng phổ biến nhất, được ứng dụng rộng rãi trong nhiều loại hình công trình khác nhau, từ nhà ở gia đình, chung cư, văn phòng, đến các tòa nhà thương mại nhỏ và vừa.

Thang máy có tải trọng 450kg được thiết kế chuyên chở tối đa từ 5 – 7 người mỗi lượt, tùy vào kích thước của cabin và tiêu chuẩn đặt ra của từng nhà sản xuất. Đây là mức tải trọng lý tưởng cho các gia đình đông thành viên hoặc các công trình có nhu cầu di chuyển vừa phải như chung cư, tòa nhà văn phòng…

Kích thước hố thang máy tải trọng 450kg phổ biến (rộng x sâu):

• Đối trọng sau: 1600mm x 1600mm
• Có phòng máy: 1750mm x 1400mm
• Không có phòng máy: 1500mm x 1650mm

Xem thêm các loại thang máy nhập khẩu có tải trọng 450kg được tin dùng: Thang máy nhập khẩu HAS, thang máy nhập khẩu Franz, thang máy nhập khẩu Fuji.

6. Kích thước hố thang máy 500kg

Thang máy 500kg là thang máy có tải trọng khá lớn, đáp ứng nhu cầu sử dụng của 6 đến 7 người cùng lúc.

Kích thước hố thang máy 500kg (rộng x sâu) được ứng dụng nhiều:

• 1800mm x 1600mm
• 1700mm x 1600mm

7. Kích thước hố thang máy 630kg

Thang máy 630kg là loại thang máy có tải trọng lớn, thường được lắp đặt cho các công trình có lưu lượng người di chuyển cao như chung cư, khách sạn, tòa nhà văn phòng, biệt thự lớn hoặc các công trình công cộng. Thang máy này có thể chở được 8 đến 9 người.

Kích thước hố thang (rộng x sâu):

8. Kích thước hố thang máy 750kg

Đây là loại thang máy tải khách cỡ lớn. Mẫu thang 750kg này thường được sử dụng trong các công trình có mật độ người di chuyển cao và diện tích rộng như chung cư, khách sạn, bệnh viện, trường học, tòa nhà văn phòng, hoặc các biệt thự lớn. Thang chở được tối đa 9 đến 11 người.

Kích thước hố thang máy (rộng x sâu):

9. Lưu ý khi thi công hố thang máy

Việc lắp đặt hố thang máy là một hạng mục quan trọng, đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo người dùng luôn an toàn và việc di chuyển được thuận lợi. Dưới đây là những điều cần hết sức lưu ý cho việc thi công hố thang máy:

• Xác định được kích thước hố thang máy và phần thông số kỹ phải thuật chính xác:

Hố thang máy phải được thi công đúng kích thước (chiều rộng, chiều dài và chiều sâu) theo bản vẽ thiết kế do đơn vị cung cấp thang máy đưa ra và phù hợp với tiêu chuẩn. Kích thước hố thang phụ thuộc vào tải trọng, tốc độ và công nghệ thang máy.

Sàn hố thang máy phải luôn có khả năng chống chịu được các lực tác động của bộ phận ray dẫn hướng, thiết bị giảm chấn và cabin thang máy.

• Chống thấm tuyệt đối cho hố thang:

Hố thang máy nằm âm dưới mặt đất, thường xuyên phải chịu tác động của các mạch nước ngầm hoặc chất thải sinh hoạt của công trình. Do đó, công tác chống thấm là cực kỳ quan trọng để bảo vệ các thiết bị điện tử bên trong và đảm bảo an toàn.

Nên đổ bê tông cả 5 mặt hố với chiều dày ít nhất 200mm và sử dụng các biện pháp kỹ thuật chống thấm hiệu quả.

• Không đặt các đường ống nước, dây điện… không liên quan đến công trình trong khu vực hố pít của hố thang máy. Bởi nếu làm như thế có thể gây ra hiện tượng rò rỉ, chập cháy, không chỉ nguy hiểm mà còn gây khó khăn cho công tác bảo trì.
• Với thang máy có phần hố thang sâu, cần được bố trí lắp đặt tay quai gắn vào tường để kỹ thuật viên di chuyển xuống cho thuận tiện. Tuy nhiên phần tay quai này phải thiết kế cẩn thận, vừa vặn để không được ảnh hưởng đến cabin và đối trọng.
• Đảm bảo độ thẳng đứng và kết cấu vững chắc. Bởi nếu hố thang bị lệch sẽ làm cản trở việc di chuyển thuận lợi của thang máy, gây nguy hiểm cho người dùng!

10. Kết luận

Thông qua bài viết này, quý khách đã được cung cấp đầy đủ các thông tin về khái niệm hố thang, kích thước hố thang máy theo từng loại tải trọng, và các lưu ý quan trọng khi thi công hố thang máy. Nếu quý khách cần tư vấn thêm thông tin chi tiết nào liên quan đến việc thi công, lắp đặt các loại thang máy thì hãy liên hệ với Thuận Phát ngay hôm nay!

Nguyễn Chúc Quỳnh

Tốt nghiệp chuyên ngành Cơ khí – Trường Đại học Bách khoa Hà Nội, Quỳnh Chúc là một chuyên gia trong lĩnh vực thiết kế, thi công, lắp đặt và bảo trì thang máy gia đình. Trong quá trình làm việc, tôi đã trực tiếp làm việc với nhiều đối tác nước ngoài đến từ Ý, Thổ Nhĩ Kỳ, Nhật Bản,.. để đảm bảo mang đến cho các gia đình Việt Nam giải pháp thang máy tối ưu nhất từ nhà phố nhỏ hẹp đến biệt thự liền kề.
