Cáp tải thang máy: Cấu tạo & 2 Loại cáp thang máy phổ biến
Cáp tải thang máy hay còn được gọi là cáp tời có cấu tạo và vai trò như thế nào với thang máy gia đình? Tại sao đây được coi là bộ phận không thể thiếu của thang máy? Hãy cùng Thuận Phát tìm kiếm câu trả lời trong bài viết sau đây nhé!
Cáp thang máy là gì?
Cáp tải thang máy có những sợi dây cáp được làm bằng thép cường độ cao xoắn lại với nhau. Chính nhờ cấu trúc xoắn này nên các sợi dây cáp thang máy có thể chịu được trọng lượng của cabin thang máy và đối trọng. Dây cáp thang máy có chức năng nâng và hạ cabin một cách an toàn bằng việc đi qua puly được dẫn động bởi động cơ thang máy.
Tuy nhiên, sau một thời gian hoạt động thì những sợi dây cáp thang máy này có thể bị mòn. Do đó, việc bảo trì thang máy thường xuyên sẽ giúp đảm bảo sự an toàn cho người sử dụng và tăng tuổi thọ thang máy..

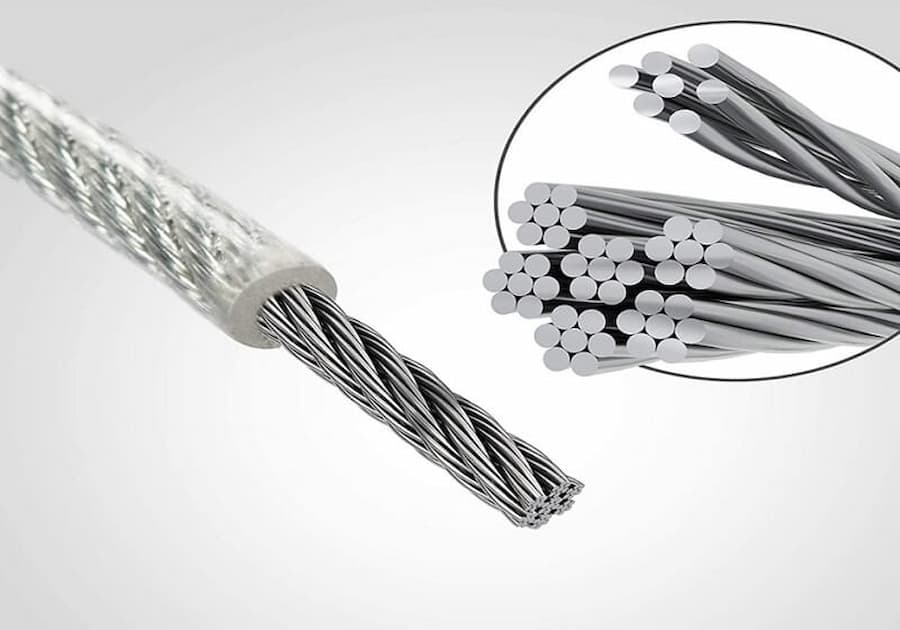

Cấu tạo cáp thang máy
Cấu tạo của cáp thang máy gồm 2 phần chính như sau:
- Sợi cáp: Cáp thang máy gồm 4-8 sợi cáp với đường kính 0,2-3 mm/sợi. Mỗi sợi cáp được tạo nên bởi nhiều sợi thép nhỏ được xoắn lại với nhau để tăng khả năng chịu lực và chắc chắn khi thang hoạt động.
- Lõi cáp: Nằm ở vị chính giữa bên trong những sợi cáp. Có 2 loại: sợi cáp tổng hợp hoặc sợi thép. Lõi cáp sẽ có nhiệm vụ cố định các sợi cáp
Ngoài ra, một số loại cáp sẽ có lớp bọc bên ngoài, được phủ nhựa. Tuy nhiên, loại này thì sẽ không được bền và có tuổi thọ thấp hơn những loại dây cáp tải thép.
Tiêu chuẩn cáp thang máy hiện nay
Theo tiêu chuẩn TCVN 7550:2005 – quy chuẩn kỹ thuật quốc gia về cáp thép sử dụng trong thang máy, mỗi loại cáp phải đáp ứng những yêu cầu nghiêm ngặt về độ bền, cấu tạo và khả năng chịu tải để đảm bảo an toàn tuyệt đối trong quá trình vận hành.
Cụ thể, các tiêu chí kỹ thuật được quy định như sau:
- Độ bền kéo của cáp thép: Toàn bộ cáp phải đạt độ bền tối thiểu 1570 N/mm² hoặc 1770 N/mm² đối với loại cáp có các sợi thép có cùng độ bền.
- Độ bền của sợi ngoài: Các sợi thép nằm ở lớp ngoài của cáp phải có độ bền không thấp hơn 1370 N/mm², nhằm chống lại sự mài mòn và tác động cơ học khi ma sát với puly.
- Độ bền của sợi trong: Các sợi thép ở lớp trong cần đạt độ bền tối thiểu 1770 N/mm², đảm bảo khả năng chịu tải trọng chính của hệ thống.
Ngoài các yêu cầu về độ bền, tiêu chuẩn này còn nhấn mạnh tầm quan trọng của quy trình thi công và lắp đặt an toàn. Do đó, việc lựa chọn một đơn vị cung cấp và lắp đặt thang máy có chuyên môn cao là một điều rất quan trọng.
Các loại cáp thang máy phổ biến
Hiện nay, trên thị trường có 2 loại cáp thang máy phổ biến. Thuận Phát sẽ cung cấp thông tin của 2 loại cáp thang máy này để quý khách nắm được sự khác nhau và dễ dàng phân biệt 2 loại này nhé!

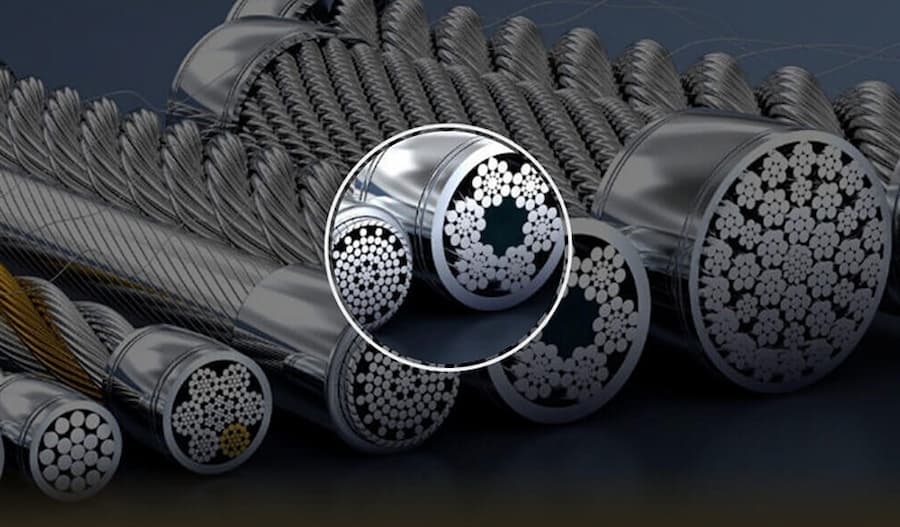

Cáp tròn
Cáp tròn là loại cáp thang máy được cấu tạo từ nhiều sợi thép nhỏ xoắn lại với nhau theo dạng tròn, thường gồm lõi thép hoặc lõi sợi tổng hợp. Đây là kiểu cáp truyền thống được sử dụng phổ biến trong hầu hết các dòng thang máy cáp kéo, đặc biệt là thang máy có phòng máy.
Ưu điểm:
- Cấu tạo bền chắc, chịu lực tốt: Các sợi thép xoắn chặt giúp cáp có khả năng chịu tải trọng lớn, đảm bảo an toàn khi nâng – hạ cabin.
- Tương thích cao: Cáp tròn phù hợp với hầu hết các hệ thống thang máy truyền thống, dễ dàng thay thế và sửa chữa.
- Chi phí đầu tư thấp: So với các loại cáp cải tiến như cáp dẹt hoặc cáp phủ nhựa, cáp tròn có giá thành rẻ hơn, giúp tiết kiệm chi phí ban đầu.
- Tuổi thọ ổn định khi được bảo trì đúng cách: Nếu thường xuyên kiểm tra, bôi trơn và căn chỉnh, cáp có thể hoạt động bền bỉ trong nhiều năm.
Nhược điểm:
- Dễ bị mài mòn: Trong quá trình vận hành, các sợi cáp ma sát với puly và với nhau, dẫn đến hao mòn nhanh nếu không được bảo dưỡng định kỳ.
- Tạo tiếng ồn: Khi di chuyển, cáp tròn có thể gây rung nhẹ và tiếng động, làm giảm sự êm ái trong vận hành
- Kích thước lớn, chiếm không gian: Cáp tròn cần puly có đường kính lớn, khiến hệ thống tổng thể cồng kềnh hơn, khó ứng dụng trong thang máy không phòng máy hoặc công trình nhỏ gọn.
Cáp dẹt
Cáp dẹt là thế hệ cáp hiện đại sử dụng dây đai phẳng bằng vật liệu tổng hợp polyurethane (PU), bên trong có nhiều lõi thép chịu lực siêu bền được sắp xếp song song. Thiết kế này được các thương hiệu thang máy hàng đầu như Franz, KONE, Schindler, Otis ứng dụng trong các dòng thang máy không phòng máy, đặc biệt là thang máy gia đình cao cấp.
Ưu điểm:
- Thiết kế siêu mỏng, tiết kiệm không gian: Nhờ dạng dẹt và linh hoạt, cáp có thể hoạt động với puly nhỏ hơn, giúp giảm chiều cao giếng thang – lý tưởng cho các công trình cải tạo hoặc nhà phố có không gian hạn chế.
- Vận hành êm ái, giảm rung và tiếng ồn: Cấu trúc phẳng, đều giúp phân bổ lực kéo ổn định, giảm ma sát và độ rung khi thang di chuyển.
- Độ bền và tuổi thọ cao: Lớp vỏ polyurethane chống bụi, chống ẩm và chống ăn mòn hiệu quả. Tuổi thọ cáp dẹt thường cao gấp 2-3 lần so với cáp tròn.
- An toàn và dễ bảo trì: Do được phủ kín, lõi thép bên trong ít bị mài mòn, đồng thời hệ thống cảm biến có thể dễ dàng theo dõi tình trạng cáp, giúp người dùng yên tâm hơn.
Nhược điểm:
- Chi phí đầu tư cao: Giá thành cáp dẹt và hệ thống puly tương thích đắt hơn so với cáp tròn truyền thống.
- Chỉ phù hợp với một số dòng thang máy nhất định: Không phải mọi loại thang máy đều có thể chuyển đổi từ cáp tròn sang cáp dẹt nếu không thay đổi thiết kế hệ thống kéo.
Khi nào nên bảo dưỡng cáp thang máy?
Sau một thời gian sử dụng, chắc chắn sẽ đến lúc bạn phải bảo dưỡng thang máy, trong đó có hạng mục cáp thang máy. Vậy dấu hiệu như thế nào để bạn biết cần bảo dưỡng cáp thang máy? Dưới đây là 5 dấu hiệu bạn cần thay thế hoặc bảo dưỡng cáp thang máy để đảm bảo an toàn cho người sử dụng:
- Xuất hiện hiện tượng hao mòn trắng ở dây cáp
- Sợi cáp bị bong ra
- Có dấu hiệu bị gỉ và xù dây cáp
- Thang máy có dấu hiệu rung lắc khi di chuyển lên xuống
- Thang máy phát ra tiếng kêu khi di chuyển
- Thang máy dừng không đúng tầng
- Sau 5 năm sử dụng, dây cáp thang máy có thể bị hao mòn
Trên đây là những dấu hiệu bạn hoàn toàn có thể tự kiểm tra tại nhà. Tuy nhiên, để xác định chính xác các dấu hiệu cần thay thế cáp thang máy khác thì bạn cần liên hệ với đội ngũ kỹ thuật viên của bên cung cấp và lắp đặt thang máy để được đánh giá theo chuyên môn. Từ đó, họ có thể phát hiện kịp thời và chủ động xử lý các phương án phù hợp cho bạn.
Báo giá bảo dưỡng cáp thang máy
Khi bạn gọi dịch vụ bảo dưỡng thang máy thì bên đơn vị cung cấp sẽ thực hiện toàn bộ công đoạn bảo dưỡng như: thay cáp thang máy (nếu cần), thay dầu thang máy, sửa bảng điều khiển, sửa hệ thống phanh…. Do đó, giá bảo dưỡng thang máy sẽ dao động từ 5.000.000 đồng. Chi phí này đã bao gồm hạng mục bảo trì như sau:
- Kiểm tra chức năng vận hành của hệ thống thang máy
- Kiểm tra động cơ của thang máy
- Kiểm tra hệ thống ray dẫn hướng
- Kiểm tra về hệ thống liên kết cabin
- Kiểm tra về thiết bị chiếu sáng, liên lạc của hệ thống thang máy
- Kiểm tra chất lượng hệ thống vận hành cửa tầng
- Kiểm tra quá trình vận hành, hoạt động của thang máy
Kết luận
Qua những thông tin về cáp thang máy mà chúng tôi cung cấp, hẳn bạn đã có đáp án cho câu hỏi “vì sao cáp thang máy lại là bộ phận quan trọng của thang máy” rồi đúng không. Hãy lưu lại những thông tin trên để không quên mất những dấu hiệu cảnh báo về cáp thang máy bạn nhé. Nếu bạn cần tư vấn thêm về vấn đề liên quan đến thang máy gia đình, đừng ngần ngại liên hệ với Thuận Phát. Đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ bạn!
