Chức năng của bảng điều khiển thang máy

Ngày đăng: 14/04/2022 - 2937 lượt xem

Bảng điều khiển thang máy là thiết bị điện tử chủ đạo trong hệ thống thang máy gia đình, đảm nhiệm việc điều khiển hoạt động của các thiết bị cơ khí và điện trong hệ thống thang máy. Bộ điều khiển thang máy giúp vận hành thang máy một cách an toàn, ổn định và đáp ứng nhu cầu sử dụng của người dùng.

Trong bài viết này, hãy cùng Thuận Phát tìm hiểu cấu tạo, nguyên lý hoạt động và ứng dụng của bộ điều khiển thang máy nhé!

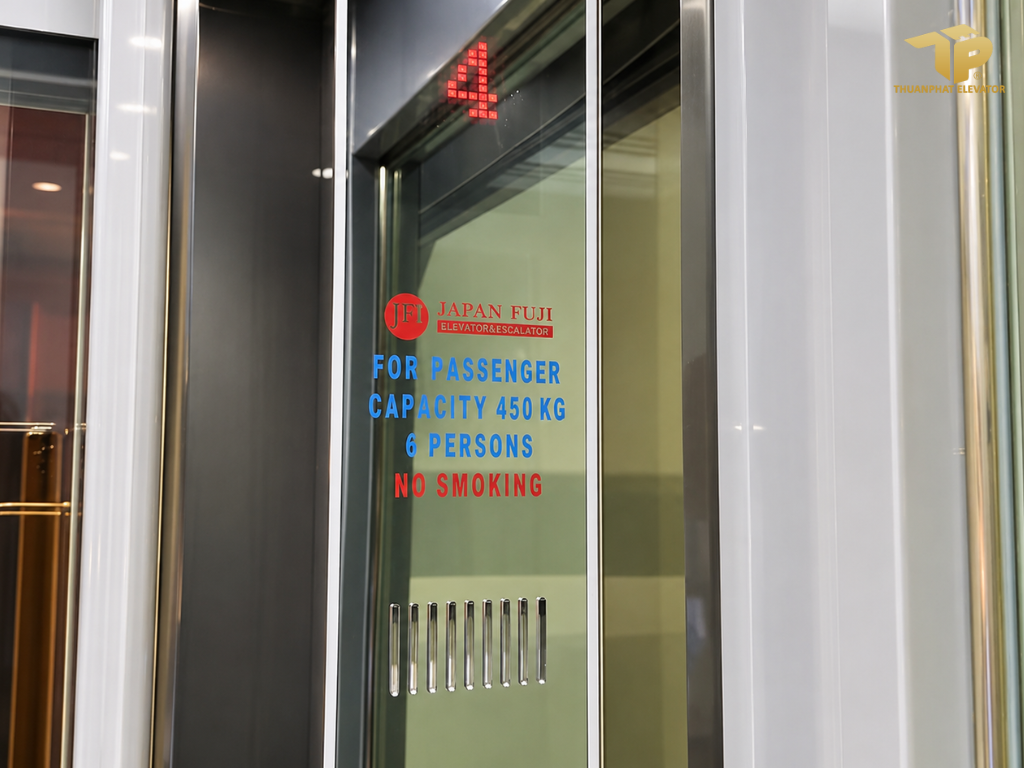

Bảng điều khiển thang máy là gì?

Bảng điều khiển thang máy hay còn được gọi là bảng Button. Đây là thiết bị được lắp đặt ở thang máy giúp người sử dụng có thể điều khiển di chuyển lên xuống thang máy dễ dàng và thuận tiện.

Thiết kế bảng điều khiển thang máy sẽ có sự khác nhau tùy vào vị trí lắp đặt, kết cấu của thang máy. Tuy nhiên, bảng điều khiển đều có chung chức năng là hỗ trợ người sử dụng di chuyển tiện lợi hơn khi dùng thang máy trong các tòa nhà cao tầng.

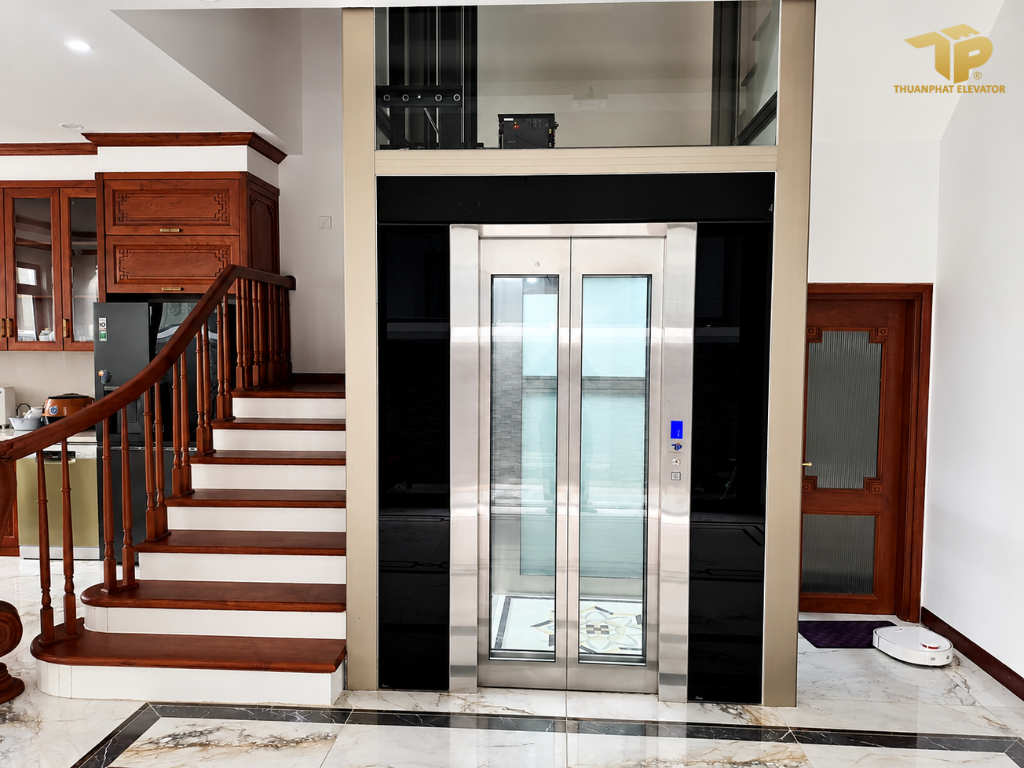

Bảng điều khiển bên ngoài thang máy
Bảng điều khiển thang máy giúp người dùng dễ dàng hơn khi sử dụng thiết bị

Mời bạn tìm hiểu thêm thông tin: Tìm hiểu cabin thang máy gia đình

Cấu tạo của bộ điều khiển thang máy

Bộ điều khiển thang máy bao gồm các bộ phận chính sau:

– Bộ vi xử lý (CPU): Đây là bộ phận điều khiển trung tâm, chịu trách nhiệm xử lý các tín hiệu đầu vào, thực hiện các thuật toán điều khiển và ra lệnh điều khiển cho các thiết bị khác.

– Bộ nhớ: Lưu trữ chương trình điều khiển và dữ liệu vận hành.

– Bo mạch điều khiển công suất: Điều khiển hoạt động của động cơ, van thủy lực, máy phát điện…

– Các module đầu vào: Nhận và xử lý các tín hiệu từ các cảm biến, nút bấm, hệ thống báo cháy…

– Các module đầu ra: Điều khiển hoạt động của các thiết bị bên ngoài như động cơ, còi báo, màn hình…

– Nguồn điện: Cung cấp năng lượng cho các mạch điện tử hoạt động.

– Hệ thống làm mát: Giữ nhiệt độ hoạt động ổn định cho các linh kiện điện tử.

Các loại bảng điều khiển thang máy phổ biến

Hiểu rõ về các loại bảng điều khiển cũng giống như việc sử dụng thang máy đúng cách. Điều này không chỉ giúp người sử dụng di chuyển dễ dàng mà còn giúp xử lý các tình huống bất ngờ như khi thang máy gặp sự cố hay thang máy hiện chữ E,… Hãy tìm hiểu cùng Thuận Phát nhé!

Bảng điều khiển ngoài thang máy

Thiết bị này bao gồm hệ thống nút mũi tên chỉ hướng lên (▲) và xuống (▼), giúp người dùng dễ dàng trong việc gọi thang máy. Tại các tầng thấp nhất hoặc tầng cao nhất, bảng điều khiển bên ngoài thang máy thường chỉ có một mũi tên duy nhất, chỉ hướng đi lên hoặc đi xuống tương ứng.

Bảng điều khiển thang máy

Bảng điều khiển lắp đặt bên ngoài thang máy

Tham khảo các dòng thang máy HOT nhất hiện nay:

Thang máy kính gia đình , Thang máy Vipal Italia , Thang máy Merih

Bảng điều khiển trong thang máy

So với bảng điều khiển lắp đặt bên ngoài thang máy, bảng button có nhiều nút bấm thang máy hơn. Theo đó, tùy thuộc vào độ cao của từng công trình mà bộ điều khiển thang máy sẽ được thiết kế với số nút bấm tương ứng. Đồng thời, các nút bấm sẽ được đánh dấu theo số tầng, đối với khu vực tầng trệt sẽ sử dụng ký tự chữ G (Ground).

Bảng điều khiển trong thang máy
Số tầng của tòa nhà tương ứng với số nút trong bảng điều khiển

Mời bạn tham khảo những nội dung hữu ích: Những điều cần lưu ý khi sử dụng thang máy

Cơ chế hoạt động của bộ điều khiển bên trong là chỉ nhận số tầng thấp hơn khi thang đi xuống và số tầng cao hơn khi gọi thang đi lên. Còn lại những lộ trình tiếp theo sẽ được bộ phận điều khiển ghi nhớ và thực hiện ở những lần kế tiếp.

Bên cạnh những nút chính về số tầng di chuyển, bảng điều khiển còn được trang bị thêm các nút bấm thang máy như: đóng mở cửa thang nhanh, nút liên hệ bên ngoài và nút báo khẩn cấp khi gặp sự cố.

Và thường trên mỗi bảng điều khiển cũng sẽ có các khuyến cáo của đơn vị lắp đặt. Ví dụ như, tải trọng cho phép, cấm hút thuốc hay các chỉ dẫn khác.

Các nút chức năng, nút cứu hộ trên bảng điều khiển

Các nút bấm của thang máy không chỉ để lựa chọn tầng mà còn tích hợp nhiều nút chức năng và nút cứu hộ quan trọng. Hiểu rõ cách sử dụng thang máy và các nút này sẽ rất cần thiết để đảm bảo an toàn và hiệu quả trong quá trình di chuyển. Dưới đây là 2 loại nút bấm đặc biệt trên bảng điều khiển thang máy.

Hệ thống nút bấm chức năng

Trên bộ điều khiển thang máy sẽ được tích hợp đầy đủ nút bấm chức năng giúp người di chuyển có thể thực hiện thao tác nhanh, tiện lợi hơn.

Các chức năng trên bộ điều khiển thang máy
Nút chức năng trong bảng button

Mời bạn tham khảo những nội dung hữu ích:

Khi nào cần thay cáp tải thang máy?
Quy tắc sử dụng thang máy gia đình an toàn cho mọi nhà

(G, B1, B2, B3,…) Nút ký hiệu tầng: Thông thường thang máy xuất phát từ tầng hầm sẽ có ký hiệu chữ B, tầng trệt sẽ có ký hiệu là G. Tương tự đó sẽ là các số thứ tự 1 đến hết số tầng của tòa nhà.

(📞) Nút bấm ký hiệu hình điện thoại: Bạn có thể quan sát thấy bút bấm này được lắp đặt gần với các nút chức năng. Đây là nút bấm đặc biệt, giúp bạn trực tiếp liên lạc với trung tâm hỗ trợ khi gặp sự cố.

Bảng báo số tầng đang dừng: Hệ thống sẽ giúp cho bạn nhận biết được số tầng thang máy đang dừng trong hành trình di chuyển.

Hệ thống nút bấm cứu hộ

Các nút bấm cứu hộ được trang bị trên bảng điều khiển thang máy gồm:

  • (🔔) Nút bấm hình chuông vàng: Đây là nút bấm giúp bạn thông báo tình trạng khẩn cấp trong thang máy và cầu cứu sự giúp đỡ từ phía bên ngoài thang máy.

Những điều cần biết khi lựa chọn bảng điều khiển thang máy

Tùy thuộc vào từng công trình, bộ điều khiển thang máy sẽ được thiết kế khác nhau để phù hợp với số tầng của tòa nhà. Vì vậy, bảng nút bên trong thang máy cũng sẽ có kích thước và thiết kế khác nhau. Đối với hệ thống thang máy lắp đặt tại gia đình có số tầng ít thường sẽ sử dụng bảng điều khiển đơn giản, dễ sử dụng.

Bộ điểu khiển thang máy HOT nhất năm 2023
Điều cần biết khi chọn bảng điều khiển thang máy

Ngược lại, với hệ thống thang máy được lắp đặt tại nhà hàng, khách sạn cao cấp, thiết kế bảng điều khiển sẽ có phần sang trọng và thẩm mỹ cao hơn. Do đó, bạn nên lựa chọn bảng button có kiểu dáng, màu sắc, thiết kế thanh lịch, hiện đại, tinh tế giúp tăng giá trị cho công trình.

Tùy thuộc vào mỗi dự án bạn có thể lựa chọn cho mình bảng button phù hợp

Ngoài ra, đối với thang máy lắp đặt tại các chung cư hoặc tòa văn phòng, cần lựa chọn bảng nút điều khiển có thiết kế vừa đơn giản, vừa dễ dàng sử dụng để phù hợp với đa dạng đối tượng người dùng. Thiết kế của bảng điều khiển tại những nơi này phải đảm bảo tính tiện ích cao, giúp mọi người dễ dàng thao tác và sử dụng thang máy một cách thuận tiện.

Đơn vị cung cấp thang máy gia đình uy tín, chất lượng

Là đơn vị uy tín với nhiều kinh nghiệm trong lĩnh vực cung cấp và lắp đặt thang máy, Thuận Phát tự hào có đội ngũ kỹ thuật viên chuyên môn cao, làm việc chuyên nghiệp và tận tâm. Chúng tôi cam kết mang đến các giải pháp thang máy phù hợp với nhu cầu của từng gia đình.

Ngoài ra, Thuận Phát còn cung cấp dịch vụ bảo trì và bảo dưỡng thang máy, đồng thời hướng dẫn khách hàng cách vận hành thiết bị an toàn và đúng kỹ thuật.

Hy vọng bài viết của chúng tôi đã giúp bạn hiểu rõ hơn về chức năng của bảng điều khiển thang máy.

Nếu bạn đang có nhu cầu lắp đặt thang máy cho gia đình, hãy liên hệ với Thang máy Thuận Phát để được tư vấn, hỗ trợ.

Bảng điều khiển thang máy đơn giản dễ sử dụng

Hotline: 0939.612.555

Câu hỏi thường gặp về bộ điều khiển thang máy

Câu 1: Bộ điều khiển thang máy hoạt động như thế nào?

Bộ điều khiển thang máy là thiết bị điện tử chủ đạo, chịu trách nhiệm thu thập và xử lý các dữ liệu tín hiệu từ các cảm biến, sau đó ra lệnh điều khiển các thiết bị điện và cơ khí để vận hành thang máy theo chương trình được lập trình sẵn.

Câu 2: Thang máy sẽ hoạt động như thế nào nếu bộ điều khiển bị lỗi?

Khi bộ điều khiển bị lỗi, các chức năng vận hành của thang máy sẽ bị ảnh hưởng nghiêm trọng, thang máy có thể dừng hoạt động hoặc di chuyển không đúng chức năng. Hệ thống phanh từ sẽ được kích hoạt để dừng thang đang chuyển động. Cần kiểm tra và thay thế bộ điều khiển để đảm bảo an toàn.

Câu 3: Các cảm biến quan trọng trong hệ thống thang máy?

Một số cảm biến quan trọng cung cấp thông tin phản hồi cho bộ điều khiển thang máy bao gồm:

– Cảm biến vị trí: Xác định chính xác vị trí cabin thang.

– Cảm biến tốc độ: Giám sát tốc độ di chuyển của cabin.

– Cảm biến mở/đóng cửa tầng: Phát hiện trạng thái mở/đóng của cửa tầng.

– Cảm biến quá tải: Ngưỡng tải trọng cho phép trong cabin.

– Cảm biến nhiệt độ: Giám sát nhiệt độ môi trường và các thiết bị.

Câu 4: Bộ điều khiển thang máy hoạt động dựa trên nguyên lý gì?

Bộ điều khiển thang máy hoạt động dựa trên nguyên lý điều khiển phản hồi, bao gồm các bước chính:

– Thu thập dữ liệu từ các cảm biến

– Xử lý và phân tích dữ liệu

– So sánh với các tham số, ngưỡng cho phép

– Tính toán xác định tín hiệu điều khiển cần thiết

– Gửi tín hiệu điều khiển tới các thiết bị thực thi

– Thu thập phản hồi và điều chỉnh lại tín hiệu điều khiển

– Quá trình này lặp lại liên tục giúp điều khiển chính xác quá trình vận hành của thang máy.

Câu 5: Tại sao phải bảo dưỡng định kỳ bộ điều khiển thang máy?

Lý do cần bảo dưỡng định kỳ bộ điều khiển thang máy:

– Giảm nguy cơ hỏng hóc, kéo dài tuổi thọ hoạt động.

– Loại bỏ bụi bẩn, vệ sinh các linh kiện điện tử.

– Kiểm tra mức độ hao mòn của các linh kiện.

– Cập nhật phần mềm, firmware mới nhất.

– Tối ưu hóa các thông số hoạt động của hệ thống.

– Phát hiện và khắc phục các lỗi tiềm ẩn có thể dẫn đến hỏng hóc.

Việc bảo dưỡng định kỳ giúp đảm bảo bộ điều khiển hoạt động ổn định, an toàn và kéo dài tuổi thọ.
